| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6802PTM |
| MOQ: | 2units |
| preço: | Negociável |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

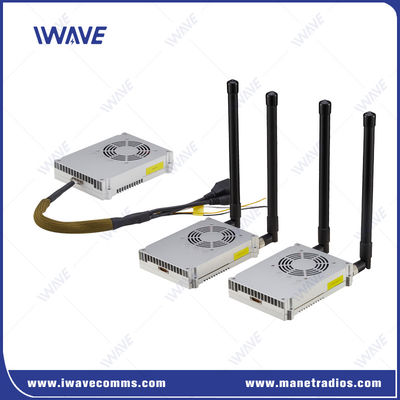

Sistema de transmissão sem fio de alto desempenho para comunicação de vídeo e dados HD
Descrição

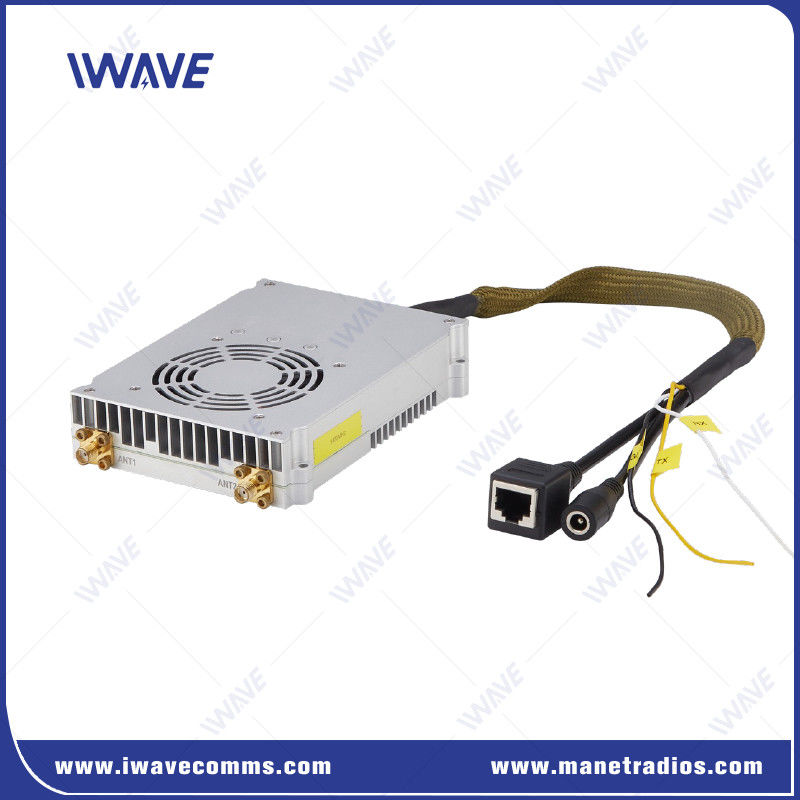

OFDM-6802PTM, concebido pela IWAVE, é uma solução de transmissão sem fio de ponta baseada num chipset SOC maduro.Potência de saída de 2 wattse2x2 MIMO, fornece robusto e seguroComunicação baseada em IPpara vídeo HD, dados e controlo serial.
Tem grandes vantagens em aplicações de transmissão sem fio VTOL/drone de asa fixa/helicóptero com apenas 273g de peso.
Ele vem em versões de 10W e 20W para criar uma ligação de comunicações criptografada para o enxame de UAV além da linha de visão em ambientes RF complexos.
Características fundamentais
|
|
Espectro de difusão por salto de frequência (FHSS)
O produto IWAVE IP MESH calculará e avaliará internamente a ligação atual com base em fatores como a resistência do sinal recebido RSRP, a relação sinal-ruído SNR e a taxa de erro de bits SER.Se a sua condição de julgamento for cumprida, ele irá executar salto de frequência e selecionar um ponto de frequência ideal da lista.
Se o estado sem fio é bom, o salto de frequência não será realizado até que a condição de julgamento seja atendida.
Controle automático dos pontos de frequência
Após o arranque, ele tentará rede com os pontos de frequência pré-armazenados antes do último desligamento.Tentará utilizar automaticamente outros pontos de frequência disponíveis para a implantação da rede..
Por que escolher o FDM-6802PTM?
Alta largura de banda:Eficientemente lida com vídeo e comunicação de dados com baixa latência.
Anti-interferência:O FHSS avançado e a modulação adaptativa garantem uma operação ininterrupta em ambientes RF desafiadores.
Plug-and-play:Simplifica a implantação com configuração automática e rede dinâmica.
Durável e flexível:A interface do plugue de aviação J30 e as múltiplas opções de comunicação tornam-no adequado para várias aplicações robustas.
OFDM-6802PTMÉ uma solução ideal para as indústrias que necessitam de um sistema de transmissão sem fio de alto desempenho, adaptável e fiável para tarefas críticas de comunicação de vídeo e dados.
Especificações
|
GERAL |
Não com fio |
|||
|
Tecnologia |
Sem fio baseado nos padrões de tecnologia TD-LTE |
Comunicação |
1T1R |
|
|
Transmissão de vídeo |
Transmissão de vídeo HD 1080p, H.264/H.265 adaptável |
Transmissão de dados IP |
Suporta transmissão de dados baseada em pacotes IP |
|
|
Encriptação |
ZUC/SNOW3G/AES(128) Camada opcional-2 |
Ligação de dados |
Comunicação duplex completa |
|
|
Taxa de dados |
Max 100Mbps ((Uplink e Downlink) |
Relação de subida e descida |
2D3U/3D2U/4D1U/1D4U |
|
|
Distância |
UGV: 5-10KM Terra a terra ((LOS) |
Cadeia automática de reconstrução |
Restabelecimento automático da ligação após falha da ligação/reimplementação da rede após falha da ligação |
|
|
Capacidade |
64 nós |
Sensibilidade |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Potência de transmissão |
2 watts |
10 MHz |
-100 dBm |
|
|
Latência |
Retardo da interface aérea < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulação |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-interferência |
Salto de frequência e modulação adaptativa |
10 MHz |
-100 dBm |
|
|
Largura de banda |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Consumo de energia |
30 watts |
Opção de frequência |
||
|
Potência de entrada |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Dimensão |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mecânico |
||
|
Temperatura de trabalho |
-20°C~+55°C |
|
|
Dimensão |
130*100*25mm ((Antenna não incluída) |
|
|
Peso |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
Porta 3xSerial |
1. DEBUG Portão Serial |
|
Alimentação |
1xDC INPUT |
DC24V-27V |
|
Interface de comando |
Configuração de comando AT |
API/HTTP/UART para configuração de comando AT |
|
Gestão de configuração |
Suporte à configuração através de WEBUI, API e software de gestão |
|
|
Modo de funcionamento |
Modo do servidor TCP |
Quando definido como um servidor TCP, o servidor de porta serial aguarda a ligação do computador.
LQuando definido como um cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino.
Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT
|
|
Taxa de Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocolo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modo Pass-through |
|
|
Gestão do sistema |
Suporta a função WATCHDOG, todas as exceções no nível do sistema podem ser identificadas e redefinidas automaticamente |
|
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
Vídeo
|
|
