| Nome da marca: | IWAVE |
| Número do modelo: | FDM-615PTM |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

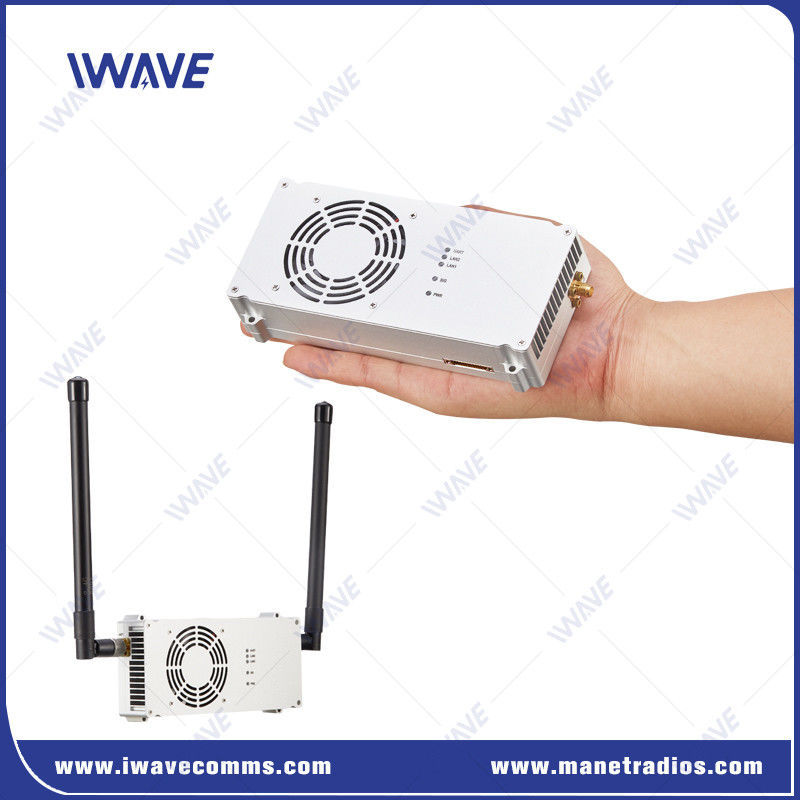

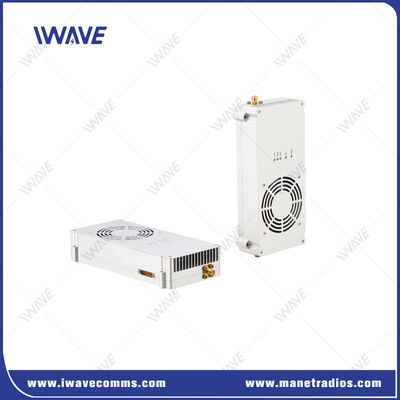

Transmissor de vídeo de drone de longo alcance de 150 km para vídeo HD e dados duplex completos
Descrição
O espectro de difusão de salto de frequência (FHSS) é a melhor escolha para a imunidade ao ruído e às interferências.
O FDM-615PTM utiliza o FHSS para transmitir os seus vídeos e dados de forma fiável a longas distâncias.
É o menor fator de forma com 10 watts de potência de transmissão oferece robusta full duplex Ethernet / Serial comunicações em longas distâncias.
Com o documento API, IWAVE forte apoio de P&D, os OEMs podem desenvolvê-lo ou integrar esta unidade de forma rápida e eficiente em sua plataforma autônoma não tripulada.
Nova seleção de frequência dinâmica, controle automático de potência, forte capacidade NLOS, frequência de salto e ultra-larga faixa L 1420-1530Mhz Frequência oferece interferência robusta e imunidade anti-bloqueio!
O peso de 190 g e o pequeno tamanho fazem do FDM-615PTM um candidato ideal para comunicações de vídeo e telemetria sem fio de alta qualidade em plataformas micro não tripuladas.
Características fundamentais
|
 |
Comunicação robusta de longa distância
Até 150 km de sinal de rádio claro e estável com antena de fibra de vidro de 2 dB.
Transmissão de vídeo HD
Quando a distância é de 150 km, a taxa de dados em tempo real é de cerca de 8-12 Mbps.
Latência curta
Com menos de 60ms-80msof de latência para 150km, para que você possa ver e controlar o que está acontecendo ao vivo.
Operação de UHF, banda L e banda S
O FDM-615PTM usa várias opções de frequência para atender a diferentes ambientes de RF. 800MHz, 1.4Ghz e 2.4Ghz.O Espectrum Automático de Propagação de Frequência (FHSS) escolherá o melhor canal disponível a utilizar., e mudará para um canal alternativo, se necessário.
Transmissão encriptada
O FDM-615PTM adota o AES128 para a criptografia de vídeo para evitar que o seu feed de vídeo seja acessado e interceptado por pessoas não autorizadas.
Plug and Play
O FDM-615PTM oferece um downlink de vídeo HD completo de 150 km de ar para terra com transmissão bidirecional de dados para VTOL / drone de asa fixa / helicóptero.É concebido para criar e obter trabalho sem procedimentos de vinculação complicados
Aplicação
O FDM-615PTM foi especialmente concebido para drones de asa fixa e UAV de grande velocidade para comunicação de longa distância.Comunicações de emergência e marítimo.
Especificações
| GERAL | ||
| Tecnologia | Sem fio baseado nos padrões de tecnologia TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) OpcionalCapa-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distância | 100 km-150 km ((Ar para terra) | |
| Capacidade | 32 nós | |
| Intervalo NLOS | 5 a 10 km de terra a terra | |
| Potência de RF | 10 watts | |
| Latência | End-to-End: 60ms-80ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-jamming | Salto automático de frequência | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Sensibilidade | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frequência | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Alimentação | ||
| Potência de entrada | DC 24V ± 10% | |
| Consumo de energia | 30 watts | |
| COMUART | ||
| Nível elétrico | 2Domínio de tensão de.85V e compatível com nível de 3V/3.3V | |
| Dados de controlo | Modo TTL | |
| Taxa de Baud | 115200bps | |
| Modo de transmissão | Modo de passagem | |
| Nível de prioridade | L Prioridade superior à da porta de rede Quando a transmissão do sinal for interrompida, os dados de controlo serão transmitidos em prioridade | |
| Nota:1) Os dados de transmissão e de recepção são transmitidos na rede.Recepção e controlo, você precisa definir o formato você mesmo | ||

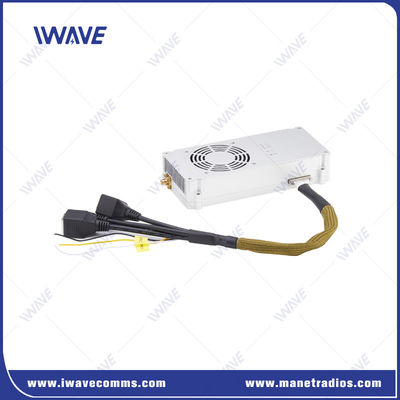

| Interfaces | ||
| RF | 2 x SMA | |
| Ethernet | 1xJ30 | |
| COMUART | 1xJ30 | |
| Potência | 1xJ30 | |
| Debug | 1xJ30 | |
|
|
