| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6802PTM |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

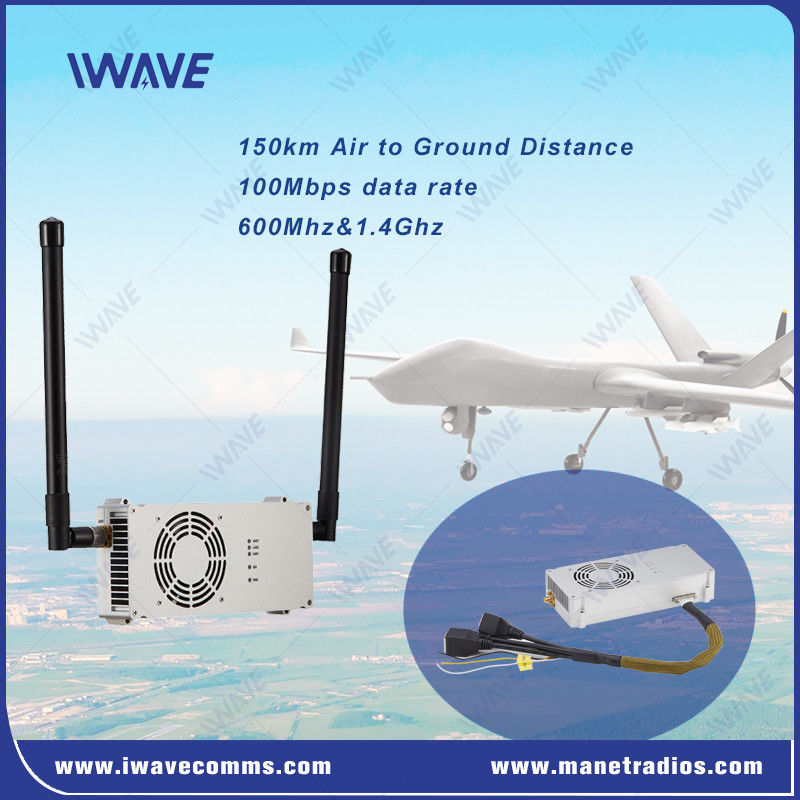

100 Mbps 150 km Drone de longo alcance Transmissor de dados de vídeo e controle
Descrição
OFDM-615PTMoferece uma solução robusta e fiável de comunicação sem fio paraDrones de asa fixaehelicópteros, permitindo vídeo HD em tempo real e transmissão de dados TTL.vigilância aérea,Pesquisa e salvamento, ouMonitorização remota, este sistema fornece a conectividade necessária para o sucesso da missão. É especialmente concebido para o downlink de vídeo de drones/helicópteros/veículos de asa fixa durante 150 km durante a rápida movimentação.
Antenna inteligente MIMO marcaFDM-6810PTMfornecer vídeo HD em tempo real e ligação Ethernet de banda larga com taxa de transmissão de 100 Mbps.
Características fundamentais
|
|
Vantagem da tecnologia
FDM-6810PTMadota a tecnologia de agregação de portadoras CA, que pode agrupar dois portadores de largura de banda de 20 MHz para obter uma largura de banda de portadoras sem fio de 40 MHz,Melhoria eficaz das taxas de transmissão de ligação ascendente e descendente, e melhorar a robustez e a adaptabilidade ambiental de todo o sistema de transmissão sem fios.
1Suporta uma largura de banda total maior, suporta agregação de portadoras de 20MHz + 20MHz e a taxa de transmissão de dados de pico excede 100Mbps.
2Suporta a agregação contínua de portadores e a agregação não contínua de portadores, que é mais flexível.
3Suporta agregação de portadores de diferentes larguras de banda, e pode ajustar a largura de banda da agregação de portadores
A utilização do espectro de radiofrequências é mais fácil em função das interferências ambientais e dos recursos de espectro disponíveis, facilitando a adaptação a diferentes cenários.
4. Retransmitir em diferentes portadores para evitar a interrupção de dados após uma única portadora é interferida.
5Suporta o salto de frequência de diferentes portadores para encontrar mais eficazmente portadores sem interferência.
Aplicações:
Vigilância aérea: ligação descendente de vídeo em tempo real para drones e helicópteros de asa fixa utilizados no monitoramento de grandes áreas, como fronteiras, desastres naturais ou infraestrutura crítica.
Monitorização e inspeção remotas: Ideal para inspeção de linhas de energia, monitoramento de tubulações e monitoramento ambiental onde vídeo e dados são transmitidos a longas distâncias.
Operações de busca e salvamento: os dados de vídeo e TTL de baixa latência tornam-no uma ferramenta perfeita para os primeiros socorristas, proporcionando uma consciência da situação em tempo real em áreas remotas ou afetadas por desastres.
Defesa e Segurança: essencial para aplicações militares e de aplicação da lei, oferecendo comunicação segura e a capacidade de transmitir vídeo HD ao vivo para operações táticas.
Monitorização agrícola: Para a agricultura de precisão, utilizando drones e helicópteros para monitorizar grandes campos agrícolas, fornecendo dados de feedback em vídeo e telemetria para o gerenciamento de culturas.
Especificações
|
GERAL |
Não com fio |
|||
|
Tecnologia |
Sem fio baseado nos padrões de tecnologia TD-LTE |
Comunicação |
1T1R |
|
|
Transmissão de vídeo |
Transmissão de vídeo HD 1080p, H.264/H.265 adaptável |
Transmissão de dados IP |
Suporta transmissão de dados baseada em pacotes IP |
|
|
Encriptação |
ZUC/SNOW3G/AES(128) Camada opcional-2 |
Ligação de dados |
Comunicação duplex completa |
|
|
Taxa de dados |
Max 100Mbps ((Uplink e Downlink) |
Relação de subida e descida |
2D3U/3D2U/4D1U/1D4U |
|
|
Distância |
UGV: 5-10KM Terra a terra ((LOS) |
Cadeia automática de reconstrução |
Restabelecimento automático da ligação após falha da ligação/reimplementação da rede após falha da ligação |
|
|
Capacidade |
64 nós |
Sensibilidade |
||
|
MIMO |
2x2 MIMO |
1.4 GHz |
20 MHz |
-102 dBm |
|
Potência de transmissão |
10 watts |
10 MHz |
-100 dBm |
|
|
Latência |
Retardo da interface aérea < 30 ms |
5 MHz |
-96 dBm |
|
|
Modulação |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
-102 dBm |
|
Anti-interferência |
Salto de frequência e modulação adaptativa |
10 MHz |
-100 dBm |
|
|
Largura de banda |
1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
5 MHz |
-96 dBm |
|
|
Consumo de energia |
30 watts |
Opção de frequência |
||
|
Potência de entrada |
DC24V-DC27V |
1.4 GHz |
1420 MHz-1530 MHz |
|
|
Dimensão |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mecânico |
||
|
Temperatura de trabalho |
-20°C~+55°C |
|
|
Dimensão |
130*100*25mm ((Antenna não incluída) |
|
|
Peso |
273 g |
|
|
Interfaces |
||
|
RF |
2 x SMA |
|
|
ETHERNET |
1xEthernet |
|
|
COMUART |
Porta 3xSerial |
1. DEBUG Portão Serial |
|
Alimentação |
1xDC INPUT |
DC24V-27V |
|
Interface de comando |
Configuração de comando AT |
API/HTTP/UART para configuração de comando AT |
|
Gestão de configuração |
Suporte à configuração através de WEBUI, API e software de gestão |
|
|
Modo de funcionamento |
Modo do servidor TCP |
Quando definido como um servidor TCP, o servidor de porta serial aguarda a ligação do computador.
LQuando definido como um cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino.
Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT
|
|
Taxa de Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocolo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modo Pass-through |
|
|
Gestão do sistema |
Suporta a função WATCHDOG, todas as exceções de nível do sistema podem ser identificadas e redefinidas automaticamente |
|
|
|
