| Nome da marca: | IWAVE |
| Número do modelo: | FIM-2450 |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

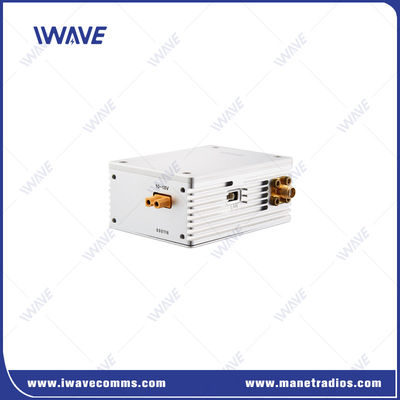

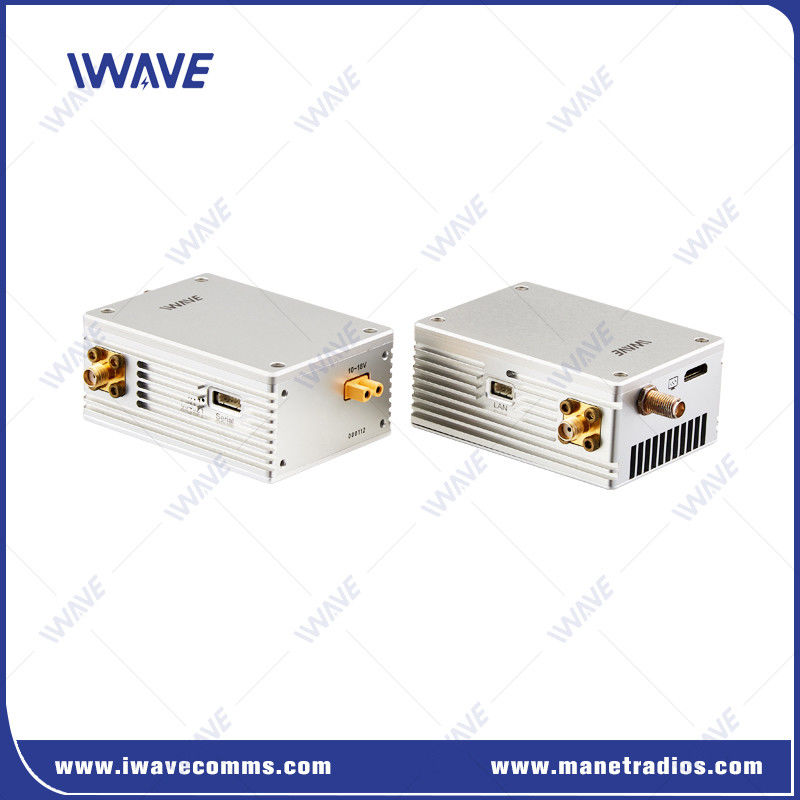

Transmissor de vídeo de drones HDMI e SDI de longo alcance de 50 km e ligação descendente de dados serial
Descrição
IWAVE FIM-2450 drone transmissor de vídeo HDMI e SDI e downlink de dados em série fornece canais robustos de vídeo e controle para grandes drones ((VTOL / fixed wing drone) com entrada de vídeo HDMI, SDI e IP.Ele fornece vídeo Full HD e dados de controle de voo MAVLINK comunicação móvel sem fio sem qualquer infra-estrutura para 50km.
O transmissor da câmara de drones FIM-2450 baseia-se na tecnologia TDD-COFDM avançada,que dá ao FIM-2450 a capacidade de suportar alta taxa de transferência de até 6 Mbps no canal de vídeo e robustez superior no canal de controle quando a distância é de 50 km.
A unidade de bordo do FIM-2450 pesa apenas 160 gramas.
O canal de vídeo pode ser facilmente conectado através da interface HDMI, interface SDI e interface Ethernet.
Características fundamentais
|
• Dual antena Tx e Dual antena Rx. • Codificação H.264+H.265/FPGA altamente eficiente |
 |
Operação em banda de 800 MHz e 1,4G
O transmissor de vídeo de longo alcance FIM-2450 usa a faixa de frequências de 806 a 826 MHz e 1428-1448 MHz para evitar interferir nos sistemas de controle da aeronave, que geralmente são 2,4 GHz.
FHSS para anti-interferência
O Espectrum de Propagação de Frequência Automática (FHSS) escolherá o melhor canal disponível a utilizar para a luta contra as interferências.
Entrada da câmara SDI/HDMI/IP
Entrada de vídeo: porta Ethernet para câmera IP, porta mini HDMI para câmera HDMI e porta SMA para câmera sdi.
Saída de vídeo: HDMI, SDI e Ethernet.
Controle de voo
O FIM-2450 possui duas portas seriadas duplex completas, capazes de transmitir sem fio o sinal de controle para o controlador de voo fixado no UAV.4.8/4, Apm2.8, etc. Suporte de software de terra Mission Planner e QGround.
Transmissão encriptada
O transmissor de vídeo digital FIM-2450 emprega o AES128 para a criptografia de vídeo para garantir que ninguém não autorizado seja capaz de interceptar a sua alimentação de vídeo.
Aplicação
O Downlink do Drone Video é transmitir vídeo com precisão e rapidez de um lugar para outro para que as pessoas no chão vejam claramente o que está acontecendo em tempo real.Transmissor de vídeo de drone também é conhecido como os "olhos" dos dronesEle desempenha um papel essencial em caso de emergência, como inspeção de tubulação de óleo, inspeção de alta voltagem, monitoramento de incêndios florestais e etc.As pessoas no chão podem responder rapidamente quando ocorrer um evento de emergência..
Especificações
| Frequência | 800 MHz | 806~826MHz |
| 1.4 GHz | 1428~1448MHz | |
| Anti-interferência | Salto de frequência | |
| Largura de banda | 8MHz | |
| Potência de RF | 2W | |
| Faixa de transmissão | 50 km | |
| Taxa de data | 6Mbps (compartilhados por vídeo, Ethernet e dados em série) O melhor fluxo de vídeo: 2,5Mbps | |
| Taxa de Baud | 115200 | |
| Rx Sensibilidade | - 104 dBm. | |
| Algoritmo de tolerância de falhas sem fio | Correção de erro FEC de banda base sem fio/super correção de erro do codec de vídeo | |
| Latência de vídeo | Latência total para codificação + transmissão + decodificação 720P/60 < 50 ms 720P/30 < 40 ms 1080P/60 < 80 ms 1080P/30 < 50 ms |
|
| Tempo de reconstrução do link | < 1s | |
| Modulação | QPSK de ligação ascendente/QPSK de ligação descendente | |
| Formato de compressão de vídeo | H.264 | |
| Espaço de cores do vídeo | 4:2:0 (Opção 4:2(ver secção 2) | |
| Criptografia | AES128 | |
| Horário de início | 15s | |
| Potência | DC-12V (718V) | |
| Interface | Interfaces em Tx e Rx são as mesmas1* Entrada/Saída de vídeo: Mini HDMI 1* Entrada/Saída de vídeo: SMA ((SDI)) 1*Interface de entrada de energia 2*Interface de antena: SMA 2* em série (3.3VTTL) 1*LAN (100Mbps) |
|
| Indicadores | Indicador de estado da ligação sem fio | |
| Consumo de energia | Tx: 17W ((Max) Rx: 16W | |
| Temperatura | Funcionamento: -40 ~ + 85°CArmazém: -55 ~ + 100°C | |
| Dimensão | Tx/Rx:73.8 x 54 x 31 mm(não inclui SMA e plugue de alimentação) | |
| Peso | Tx/Rx: 160 g | |
| Design de caixa de metal | Artesanato CNC | |
| Concha de liga de alumínio dupla | ||
| Navio de anodização condutiva | ||
|
|
