| Nome da marca: | IWAVE |
| Número do modelo: | FDM-605PTM |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

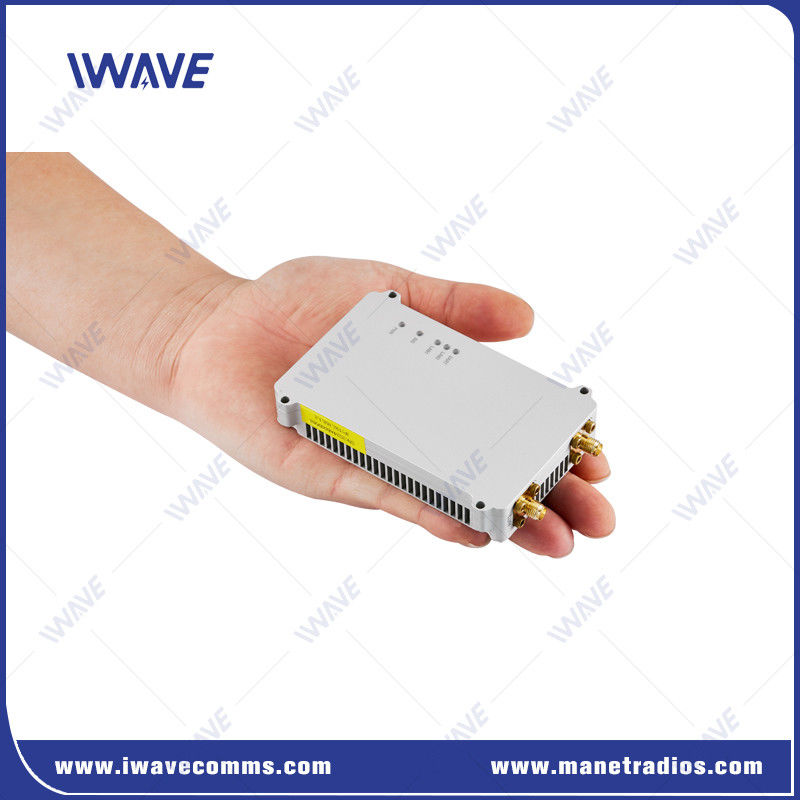

30 km Ethernet TCPIP e UDP Flight Control Data e HD Drone Video Transmitter
Descrição
O FDM-605PTM é uma base de rádio de downlink de dados Ethernet digital de drone de ponto a ponto de longo alcance com tecnologia de comunicação sem fio TDD-COFDM.4GHz (1420-1530MHz) e adequado para longas distâncias, alta taxa de transmissão de código e aplicação de transmissão sem fio. A taxa de transmissão é de até 30Mbps e a distância de transmissão mais distante é de 30km de ar para terra.,Mini dimensão, baixo consumo de energia, alta estabilidade e sensibilidade de recepção.
Características fundamentais
|
 |
Baixa latência de ponta a ponta
● Latência de tx para rx inferior a 33 ms.
● Codificação de entropia CABAC e alta taxa de compressão para garantir alta qualidade de vídeo em baixa taxa de bits
● Cada quadro é codificado para o mesmo tamanho para garantir nenhuma latência adicional no canal sem fio causada por um grande quadro I.
● Decodificação ultra rápida para o motor de exibição.
Comunicação de longa distância
Modulação avançada, alogrito FEC, PA de alto desempenho e módulo RF de receptor ultra sensível para manter uma ligação sem fio estável e de longo alcance entre a unidade aérea e a estação de controle terrestre.
-40°C a +85°C
Todos os chips e componentes eletrónicos são especialmente concebidos com tolerância industrial -40°C~85°C
Vários portos
O FDM-605PTM oferece porta serial bidirecional RJ45 e TTL e porta RS232. Este modelo pode transmitir sem fio dados em série e dados Ethernet com base no TCP/IP/UDP.Interface de porta SMA pode conectar diretamente antenas ou cabo de alimentação.
Aplicação
O FDM-605PTM é um Transmissor de Vídeo de Drone bidirecional Ethernet que fornece transmissão de vídeo robusta para longas distâncias.
É a solução ideal para drones e veículos aéreos não tripulados (UAV), veículos terrestres não tripulados (UGV), vídeo e telemetria sem fio de longo alcance, aplicações críticas e seguras.
Especificações
| Frequência | 1.4GHz (1420-1530MHz) 800Mhz ((806Mhz-826Mhz) |
| Potência de transmissão de RF | 33dBm ((ar para terra 30-50km) |
| Largura de banda de frequência | 1.4/3/5/10/208MHz |
| Antenas | 1T2R |
| Ajustar taxa de bits | Ajuste de software |
| Criptografia | AES128 |
| Modo de transmissão | ponto a ponto e ponto a ponto múltiplo |
| Horário de arranque | 25s |
| Tempo de reconstrução do link | < 1s |
| Detecção de erros | FEC LDPC |
| Dados de série | TTL: 0-3.3v |
| RS232: ±13V | |
| Ethernet | Suporte TCP/IP/UDP |
| Taxa de transmissão | 30 Mbps |
| Sensibilidade | -100 dBm@4Mhz |
|
|
- 95 dBm@8Mhz |
| Antenas | 1T2R ((Omni Antenna) |
| Potência |
DC12V-30V
|
| Consumo de energia | TX: 12 watts |
|
|
RX: 12 watts |
| Temperatura | Temperatura de funcionamento: -40 - +85°C |
| Temperatura de armazenagem: -55 - +85°C | |
| Interface | Interface de entrada de energia × 1 |
|
|
Interface da antena × 1 |
|
|
Portão bidirecional TTL × 2 |
|
|
Interface RS232 x 1 ((TTL e RS232 não podem ser utilizados ao mesmo tempo) |
|
|
Porta Ethernet x1 |
| Indicador | Luz do indicador de potência |
| Indicador de estado da ligação ((4, 5, 6) | |
| Indicador de Força do sinal ((1, 2, 3) | |
| Design de caixa de metal | Tecnologia CNC |
| Com uma largura de 0,01 mm | |
| Navios de anodização condutiva | |
| Tamanho |
110*70*18 mm
|
|
Peso |
TX: 150 g |
| Rx: 150 g |
|
|
