| Nome da marca: | IWAVE |
| Número do modelo: | FD-615MT |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

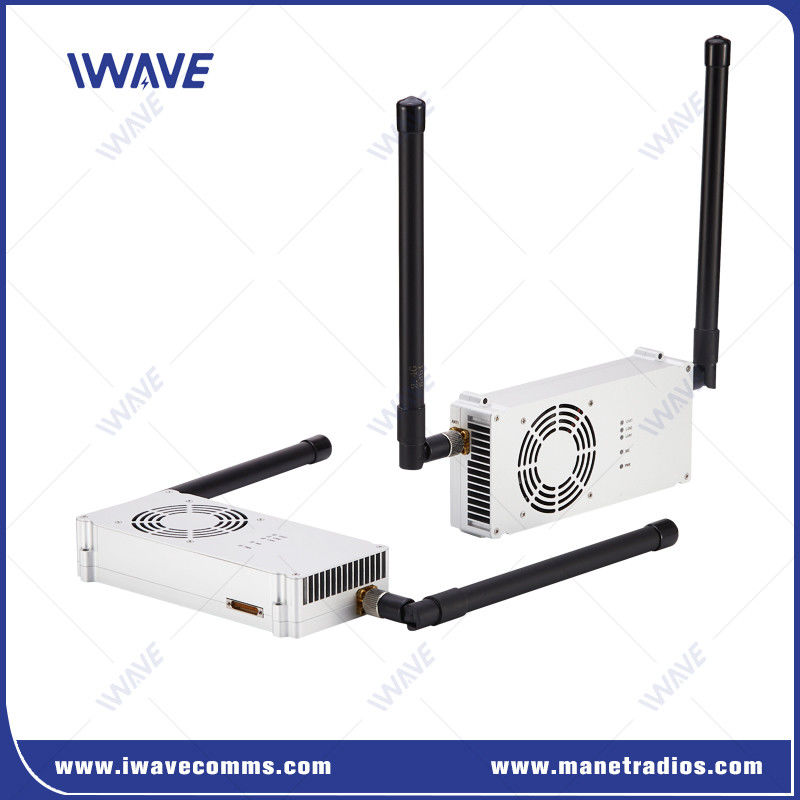

50 KM Drone Long Range TCPIP/UDP MIMO IP MESH Link
Introdução
FD-615MT 50KM drone longo alcance TCPIP/UDP MIMO IP MESH link constrói um sem centro, auto-formando, auto-adaptação e auto-cura roteamento dinâmico/
rede de rede de rede de comunicação automática de retransmissão, com roteamento dinâmico, vídeo HD multi-hop,dados multicanal e voz de fidelidade entre diferentes nós da mesma rede em aplicações complexas.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Tem grandes vantagens em aplicações de transmissão sem fio VTOL/drone de asa fixa/helicóptero com apenas 280g de peso.
Ele vem em versões de 10W e 20W para criar uma ligação de comunicações criptografada para o enxame de UAV além da linha de visão em ambientes RF complexos.
Características fundamentais
Foi concebido com base no padrão de comunicação sem fio TD-LTE, tecnologias OFDM e MIMO.A rede muda automaticamente as rotas com base em fatores como o número de transceptores e o ambiente do canal.
Oferece 50 km de ligação aérea para terra com vídeo HD completo com transmissão de dados bidirecional para VTOL/drone de asa fixa/helicóptero.para que você possa ver e controlar o que está acontecendo ao vivo.
O produto IWAVE IP MESH calculará e avaliará internamente a ligação atual com base em fatores como a resistência do sinal recebido RSRP, a relação sinal-ruído SNR e a taxa de erro de bits SER.Se a sua condição de julgamento for cumprida, ele executará o salto de frequência e selecionará um ponto de frequência ideal da lista.O salto de frequência não será realizado até que a condição de julgamento seja cumprida..
Após o arranque, ele tentará rede com os pontos de frequência pré-armazenados antes do último desligamento.Tentará utilizar automaticamente outros pontos de frequência disponíveis para a implantação da rede..
A potência de transmissão de cada nó é automaticamente ajustada e controlada de acordo com a qualidade do sinal. |
|
Aplicação
Comunicação de longa distância MESH
Monitorização de patrulhas de linhas de energia e hidrológicas
Comunicações de emergência para combate a incêndios, defesa de fronteiras e militares
Comunicações marítimas, campo de petróleo digital, formação de frota
Especificações
| Sensibilidade | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| - Geral | Mecânico | ||
| Tecnologia | MESH baseado no TD-LTE Technology Standard | Temperatura | -20o a +55oC |
| Criptografia | ZUC/SNOW3G/AES (128/256) Criptografia de camada 2 opcional | ||
| Taxa de dados | 30 Mbps (link descendente para cima) | Dimensão | 116*70*17 mm |
| Sensibilidade | 10 MHz/-103 dBm | Peso | 190 g |
| Distância | 50 km (ar a solo) NLSO 3km-10km ((Terra a terra) ((Depende do ambiente real) |
Materiais | Alumínio anodizado de prata |
| Nodo | 16 nós | Instalação | Montado no veículo/a bordo |
| Modulação | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Potência | |
| Anti-jamming | Salto automático de frequência | ||
| Potência de RF | 10 watts | Voltagem de entrada | DC 24V ± 10% |
| Latência | Transmissão de um salto ≤ 30 ms | Consumo de energia | 30 watts |
|
Frequência |

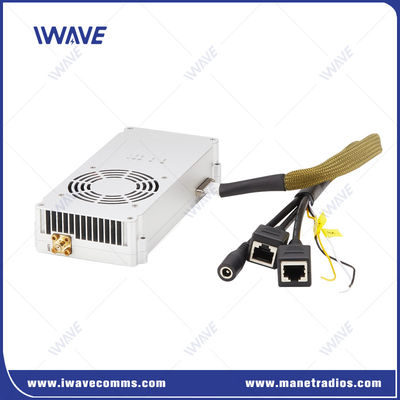

Interface |
||
| 1.4 GHz | 1420-1530 MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Nota: A faixa de frequência suporta personalizado | Potência de entrada | 1 x J30 | |
| Dados TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Comoart | |
| Nível elétrico | 3.3V e compatível com 2.85V |
| Dados de controlo | TTL |
| Taxa de Baud | 115200bps |
| Modo de transmissão | Modo de passagem |
| Nível de prioridade | Prioridade superior à da porta de rede Quando a transmissão do sinal for interrompida, os dados de controlo serão transmitidos em prioridade |
| Nota:1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem-sucedida, o nó FD-615MT pode receber dados em série. 2Se quiser distinguir entre enviar, receber e controlar, pode definir o formato. |
|
Definição de interface
|
|
