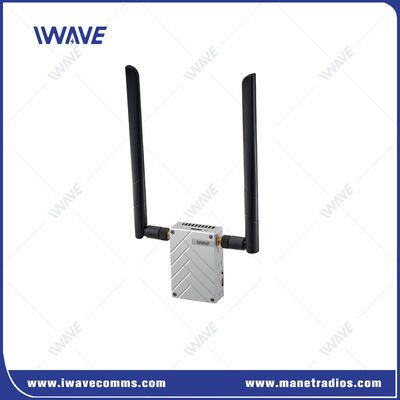

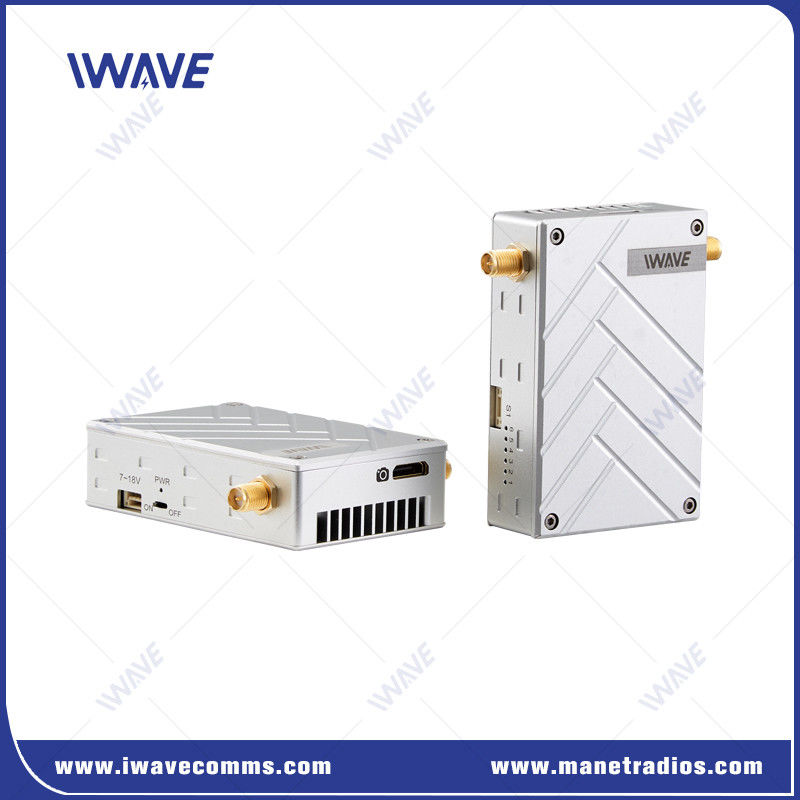

Transmissor de vídeo de drone de 10 km para câmara HDMI e telemetria
Introdução
O FIM-2410 é um transmissor de vídeo de drone de 10 km para vídeo HD em tempo real e dados de telemetria com banda de 2,4 GHz.
Porque muitos sinais sem fio têm transmitido sobre as bandas de 2,4 GHz, a fim de evitar a interferência,FIM-2410 utiliza tecnologia TDD-COFDM e alta sensibilidade para garantir ligação sem fio estável em ambientes urbanos e aglomerados.
Ligeiros (< 93 g) ligação de dados bidirecional incorporada especialmente concebida para permitir operações autónomas de drones comerciais e industriais.
Dispõe de um avançado mecanismo de encriptação AES128 para impedir o acesso não autorizado ao seu feed de vídeo sem fio, e também é compatível com uma ampla gama de controladores de voo,Software e cargas úteis da missão.
Características fundamentais ● Algoritmo especial permite 12 km com melhor qualidade de imagem 1080P ● Conecta-se a monitores inteligentes via HDMI para monitoramento de vídeo ao vivo ● Retardo curto de ponta a ponta 15-30 ms ● Suporta bandas não licenciadas de 2,3 GHz, 2,4 GHz e 2,5 GHz ● Receptor de vídeo HD e telemetria ● Suporta Pixhawk2/cubo/V2.4.8/4 e Apm 2.8 ● Software de apoio no solo: planejador de missões e QGround ● Comunicação com drones + processamento e análise de vídeo ● Ligação de dados bidirecional incorporada para UAVs e drones autônomos ● Suporte à interface Ethernet TCPIP/UDP ● Tecnologia CNC, carcaças duplas de liga de alumínio, boa resistência ao impacto e dissipação de calor ● Temperatura de trabalho: -40°C+85°C ● Dimensões gerais: 72*47x19mm ● Peso: 93 gramas |
|
Multiplexagem por divisão de frequência ortogonal codificada (COFDM)
Eliminar efetivamente as interferências de vários caminhos, resolver o problema de eficiência e melhorar a fiabilidade da transmissão.
Baixa latência de ponta a ponta
● Latência de tx para rx inferior a 33 ms.
● Codificação de entropia CABAC e alta taxa de compressão para garantir alta qualidade de vídeo em baixa taxa de bits
● Cada quadro é codificado para o mesmo tamanho para garantir nenhuma latência adicional no canal sem fio causada por um grande quadro I.
● Decodificação ultra rápida para o motor de exibição.
Comunicação de longa distância
Modulação avançada, alogrito FEC, PA de alto desempenho e módulo RF de receptor ultra sensível para manter uma ligação sem fio estável e de longo alcance entre a unidade aérea e a estação de controle terrestre.
-40°C a +85°C
Todos os chips e componentes eletrónicos são especialmente concebidos com tolerância industrial -40°C~85°C
Vários portos

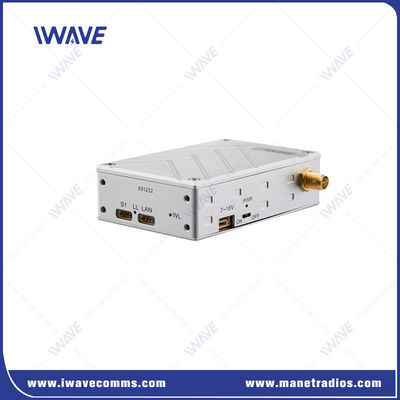

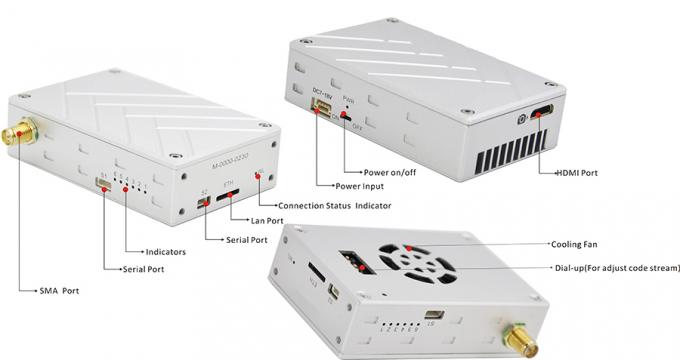

O transmissor de vídeo UAV FIM-2410 oferece várias portas HDMI, LAN e duas portas seriadas bidirecionais.Estas portas permitem a transmissão de dados de vídeo e telemetria HD até 10 km entre a estação terrestre e a unidade aérea.A porta serial é projetada para ser usada com o piloto automático do cubo, pixhawk 2/V2.4.8/4, Apm 2.8.
Aplicação
Os drones com ligação de vídeo sem fio em tempo real têm uma variedade de aplicações em fotografia, vigilância, agricultura,resgate de catástrofes e transporte de alimentos em áreas remotas ou difíceis de cidades.
Especificação do transmissor de vídeo de drones
| Frequência | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz para a sua opção |
| Detecção de erros | LDPC FEC/Video H.264/265 Super Correção de erro |
| Potência transmitida por RF | 1 Watt (ar para terra 10-16 km) |
| Consumo de energia | TX: 10 watts |
| RX: 6 watts | |
| Largura de banda de frequência | 4/8MHz |
| Latência | ≤ 15-25 ms |
| Taxa de transmissão | 3 a 5 Mbps |
| Seja sensível | -100 dBm@4Mhz, -95 dBm@8Mhz |
| Espaço de cores do vídeo | Padrão 4:2:0 |
| Antenas | 1T1R |
| Interface de entrada/saída de vídeo | HDMI mini TX/RX, ou transformar FFC em HDMI-A RX/TX |
| Formato comprimido de vídeo | H.264+H.265 |
| Taxa de bits | Até 115200bps (ajuste por software) |
| Criptografia | AES 128 |
| Distância de transmissão | Ar para terra 10 km-12 km |
| Horário de arranque | < 30 anos |
| Função bidirecional | Suporte simultâneo de dados de vídeo e duplex |
| Dados | Apoio ao TTL |
| Fornecimento de energia | DC 7-18V |
| Interface | 1080P/60 HDMI Mini RX x1 |
| Ethernet de 100 Mbps para USB / RJ45 no Windows * 1 | |
| S1 TTL porta de série bidirecional x1 | |
| Potência de entrada x1 | |
| Luz de indicador | Status de entrada/saída HDMI |
| Transmissão e recepção | |
| Status de trabalho da placa de vídeo | |
| Potência | |
| HDMI | HDMI mini/Flexível Flat Cable ((FFC) |
| Intervalo de temperatura | Temperatura de funcionamento: -40 °C ~ + 85 °C |
| Temperatura de armazenagem: -55°C ~+ 100°C | |
| Design de aparência | Tecnologia CNC/ casca de liga de alumínio dupla com projeto à prova d'água |
| Dimensão | 72*47*19 mm |
| Peso | Tx: 93g/Rx: 93g |
