Módulo de transmissão de dados sem fio IP MESH Full Duplex TTL Serial Data Link Module

Modelo:FD-61MN

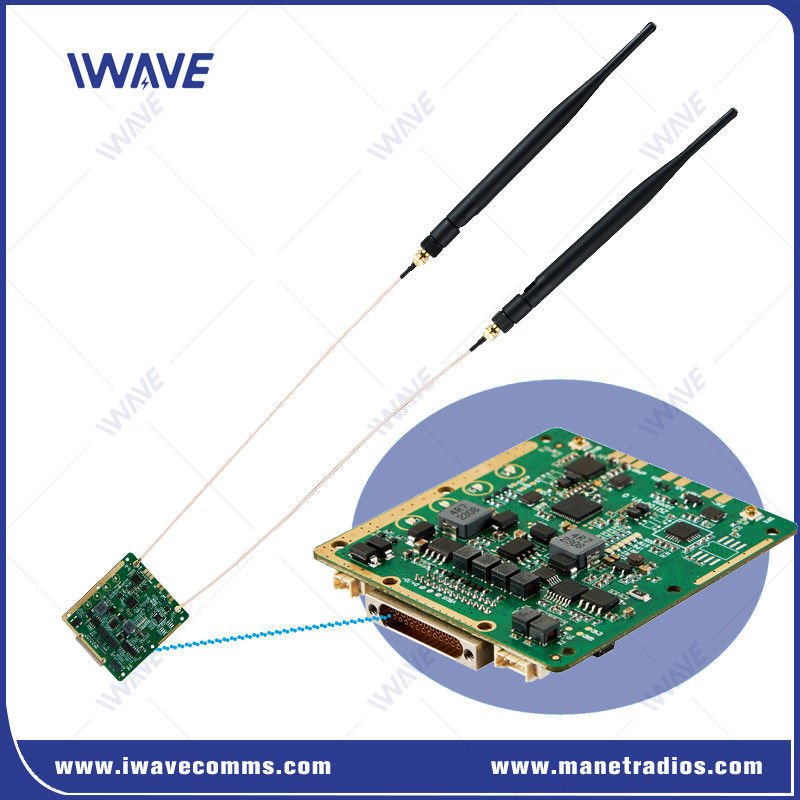

FD-61MN Wireless IP MESH Ethernet & Full Duplex TTL Serial Data Link

Introdução

OFD-61MNé um módulo de transmissão de dados em miniatura altamente versátil, ideal para sistemas de veículos não tripulados, oferecendo comunicação sem fio estável e de longo alcance com recursos robustos anti-interferência.A sua capacidade de formar e curar redes de malhas de forma autônoma torna-o perfeito para ambientes dinâmicos como enxames de UAVs ou frotas robóticas..

Características principais:

• O FD-61MN é um produto de transmissão sem fio projetado pela IWAVE com base no chipset SOC maduro, que é um rádio IP MESH que oferece dados TCPIP/UDP duplex completos e controle de comunicação de dados TTL.

• O FD-61MN foi projetado com base no padrão de comunicação sem fio TD-LTE.

• Fornecer ligação de comunicação sem fio de vídeo HD, dados e dados de controlo serial baseados em IP

• Tecnologia automática de salto de frequência (FHSS) e modulação adaptativa para anti-interferência.

• Constrói uma rede de malha de auto-formação e auto-reparação que se adapta continuamente, permitindo que os nós se juntem ou saiam a qualquer momento,com uma arquitetura descentralizada única que fornece continuidade mesmo quando um ou mais nós são perdidos.

Aplicações:

• Anti-interferência

Utiliza salto de frequência, modulação adaptativa, potência de transmissão de RF adaptativa e roteamento MANET para garantir a conectividade em condições adversas.

• Três portas Ethernet

Conectividade versátil: Suporta ligação a vários dispositivos de dados, incluindo câmaras, PCs de bordo e sensores.

• Interface plug-in de aviação de alto padrão

Conectores J30JZ:Requer um espaço de instalação mínimo.Legro e confiável: Assegura uma comunicação estável e fiável com boa blindagem eletromagnética e resistência ao impacto.Conexões personalizáveis: Pins e tomadas configuráveis para satisfazer diversas exigências de ligação e comunicação.

Banda de frequência
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz
2.4 GHz	2401.5-2481,5 MHz
Não com fio
Modo de comunicação	Unicast, multicast, transmissão
Modo de transmissão	Complexo Duplex
Modo de rede	Auto-curação	Auto-adaptação, auto-organização, auto-configuração, auto-manutenção
	Roteamento dinâmico	Atualizar automaticamente as rotas com base nas condições de ligação em tempo real
Controle da rede	Monitoramento do Estado	Estado da ligação /rsrp/snr/distância/travagem de ligação ascendente e descendente
Gestão do sistema	WATCHDOG: todas as exceções a nível do sistema podem ser identificadas, redefinição automática
Retransmissão	L1	Determine se deve retransmitir com base nos diferentes dados a transportar (AM/UM); retransmite HARQ
	L2	Retransmissões HARQ

Sensibilidade do receptor			Sensibilidade ((BLER≤3%)
2.4 GHz	20 MHz	-99 dBm	1.4 GHz	10 MHz	-91 dBm (~10 Mbps)
	10 MHz	-103 dBm		10 MHz	-96dBm ((5Mbps)
	5 MHz	-104 dBm		5 MHz	-82dBm ((10Mbps)
	3 MHz	-106 dBm		5 MHz	- 91 dBm ((5Mbps)
1.4 GHz	20 MHz	-100 dBm		3 MHz	-86dBm ((5Mbps)
	10 MHz	-103 dBm		3 MHz	-97dBm ((2Mbps)
	5 MHz	-104 dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106 dBm	800 MHz	10 MHz	-91 dBm (~10 Mbps)
800 MHz	20 MHz	-100 dBm		10 MHz	-97dBm ((5Mbps)
	10 MHz	-103 dBm		5 MHz	-84dBm ((10Mbps)
	5 MHz	-104 dBm		5 MHz	-94dBm ((5Mbps)
	3 MHz	-106 dBm		3 MHz	-87dBm ((5Mbps)
				3 MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Interfaces
RF	2 x IPX
Ethernet	3xEthernet
Porta de série	Portão de série 3x
Potência de entrada	2* Entrada de potência (alternativa)

Mecânico
Temperatura	-40°C~+80°C
Peso	26 gramas
Dimensão	60*55*5,7 mm
Estabilidade	MTBF≥10000h
