| Nome da marca: | IWAVE |
| Número do modelo: | FD-7800 |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T |

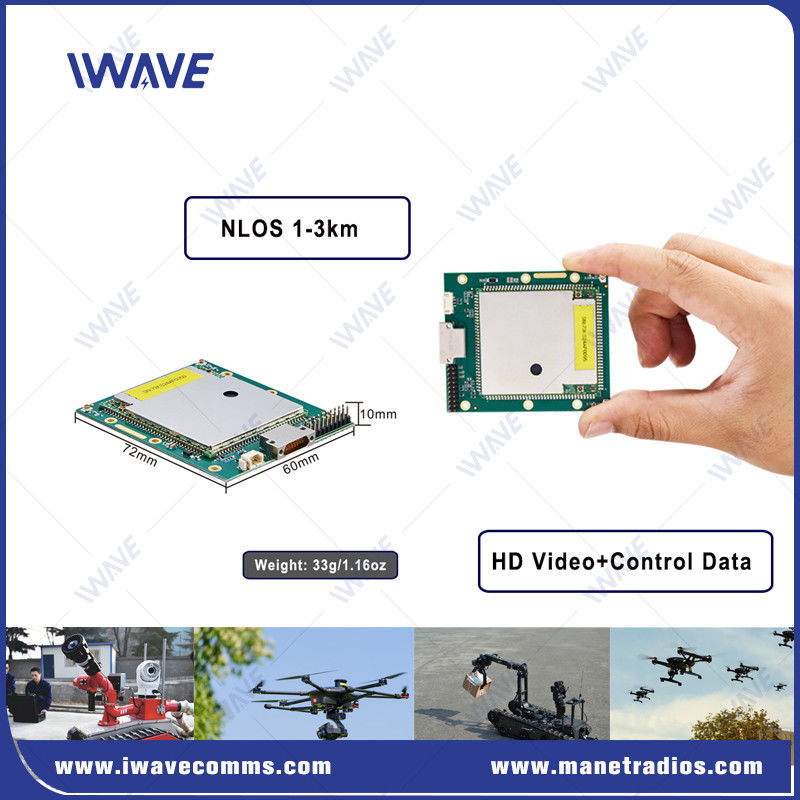

Transmissor de vídeo em miniatura de 33g 10 km para baixo
Descrição
Integrar o módulo integrado FD-7800 IP MESH em seus produtos para unir UAVs, UGVs e sensores em uma única rede de malha.Porque o módulo incorporado apresenta uma largura de banda de 100Mbps para vídeo HD e dados baseados em IP serialO FD-7800 pode suportar até 32 nós, até 6 níveis de saltos, a largura de banda total de uplink e downlink é de até 100Mbps,e a distância de comunicação pode atingir 10 km (linha de visão) e 1-3 km ((não linha de visão)
Características fundamentais
Suporta transmissão de dados Ethernet e telemetria duplex completa.
Adota a tecnologia de salto de frequência automático para anti-interferência reduzir muito o consumo de energia do sistema e o tamanho do módulo.
O design em miniatura, leve e robusto permite que o FD-7800 seja um candidato ideal para aplicações sensíveis ao tamanho.As capacidades de longo alcance do FD-7800 permitem comunicações de vídeo e telemetria sem fio de alta qualidade.
Suporta 600 ((566-678Mhz) e 1.4Ghz ((1420-1530Mhz) ajustável por software.
Suporta até 32 nós de rede dinâmica e a distância máxima de um único salto é de 5 km.
Suporta até 31 saltos em cascata. Em uma situação ideal (SNR do nó adjacente ≥ 15), a taxa de transmissão do terminal pode atingir 6Mbps.
Consumo de energia mais baixo, suporta o modo de espera.
Aplicação
Extensão sem fio Ethernet
Comunicação e gestão da frota de UGV.
Comunicação em equipa móvel
Comunicação sem fio do Enxame de UAV
Dados de telemetria sem fio
Vídeo sem fio
Sistemas de controlo para plataformas não tripuladas
Especificações
| Sem fio | |
| Tecnologia | Sem fio baseado no padrão de tecnologia TD-LTE |
| Criptografia | ZUC/SNOW3G/AES(128) Camada opcional-2 |
| Taxa de dados | Max 120Mbps ((Uplink e Downlink) |
| Faixa de comunicação | Ar para terra 10 km NLOS Terra a terra 1-3 km |
| Nodo | 32 nós |
| MIMO | 2x2 MIMO |
| Potência de RF | 23dBm±2 (2w, 5w ou 10w mediante pedido) |
| Latência | Fim a fim≤5ms-15ms |
| Modulação | QPSK adaptativo, 16QAM, 64QAM |
| Anti-interferência | FHSS ((Espectro de difusão do salto de frequência) |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energia | 5 watts |
| Potência de entrada | DC5-32V |
| Dimensão | 72*60*10 mm |
| Peso | 33 g |
| Dados de série | RS232/TTL |
| Comunicação | Comunicação duplex completa |
| Relação de subida e descida | 2D3U/3D2U/4D1U/1D4U |
| Reconstrução automática | Reestabelecimento automático após falha de ligação/reimplementação da rede após falha de ligação |
| Frequência de banda dupla | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Porta LAN | 2x Porta Ethernet |
| Comoart | 1xCOMUART Nível TTL 3.3V, 1 bit de início, 8 bits de dados, 1 bit de parada, sem verificação de paridade Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurável) |
| Potência de entrada | 1xDC INPUT: DC5-32V |
| Sensibilidade | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| Meio Ambiente | |
| Temperatura de funcionamento | -40°C~+80°C |
Vídeo
|
|
