| Nome da marca: | IWAVE |
| Número do modelo: | FD-7800 |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T |

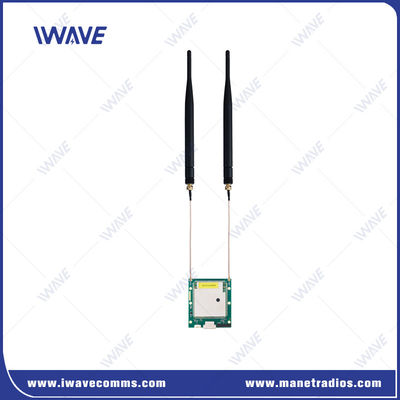

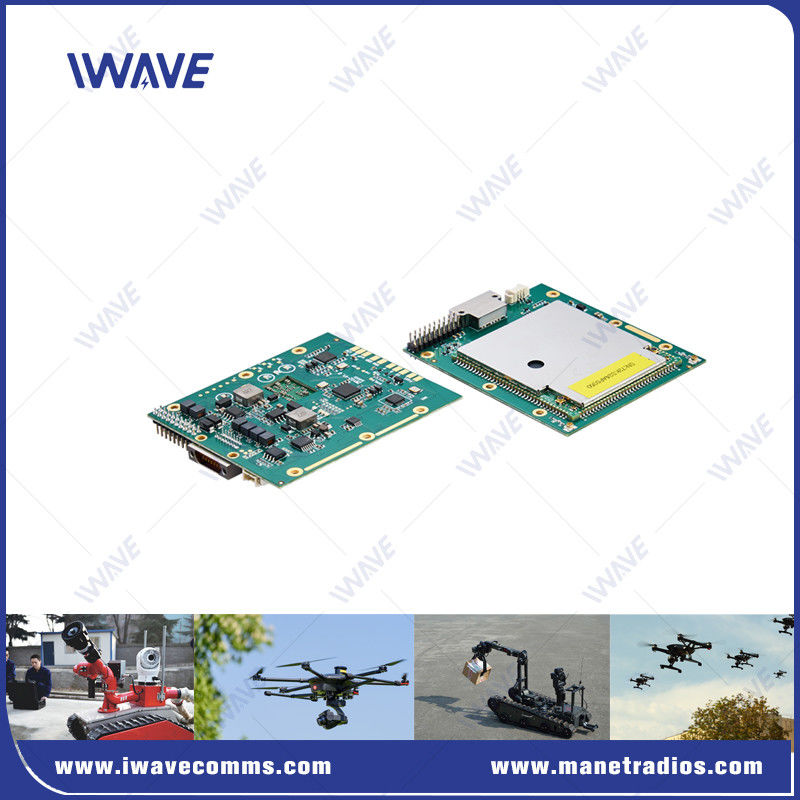

OEM 600Mhz e 1.4Ghz módulo IP MESH de banda dupla
Descrição
O modelo MIMO 2x2 de alto rendimento e longo alcance atende às demandas de plataformas robóticas avançadas como drones e UGVs.
Utilizando a estrutura proprietária do intervalo de tempo IWAVE e a forma de onda para a arquitetura de rede sem centro, o FD-7800 entrega seus dados para onde precisa ir.
O FD-7800 permite a disponibilidade operacional de várias faixas de 600 MHz/1,4 GHz em um único rádio.
O FHSS (frequency hopping spread spectrum) é a melhor escolha para a imunidade ao ruído e às interferências.que pode agregar dois portadores de largura de banda de 20 MHz para obter uma largura de banda de portador sem fio de 40 MHzMelhoram eficazmente as taxas de transmissão de ligações ascendentes e descendentes e aumentam a robustez e a adaptabilidade ambiental de todo o sistema de transmissão sem fios.
Características
O FD-7800 é uma rede ad hoc sem fio MIMO 2x2 que adota modo de trabalho de modo duplo e de banda dupla e suporta o modo de rede ad hoc e estrela.
Todos os nós negociam automaticamente rotas através da camada de ligação, eliminando a necessidade de configuração manual e estabelecendo rapidamente uma rede de comunicação a qualquer momento e em qualquer lugar.
O FD-7800 pode suportar até 64 nós, até 6 níveis de salto, a largura de banda total de uplink e downlink é de até 100 Mbps e a distância de comunicação pode atingir 10 km (linha de visão).
Ele fornece canais de transmissão IP transparentes para aplicações de camada superior, como dados de vídeo e séries.
Aplicação
Extensão sem fio Ethernet
Comunicação e gestão da frota de UGV.
Comunicação em equipa móvel
Comunicação sem fio do Enxame de UAV
Telemetria sem fio
Vídeo sem fio
Sistemas de controlo
Especificações
| Sem fio | |
| Tecnologia | Sem fio baseado no padrão de tecnologia TD-LTE |
| Criptografia | ZUC/SNOW3G/AES(128) Camada opcional-2 |
| Taxa de dados | Max 120Mbps ((Uplink e Downlink) |
| Faixa de comunicação | Ar para terra 10 km NLOS Terra a terra 1-3 km |
| Nodo | 32 nós |
| MIMO | 2x2 MIMO |
| Potência de RF | 23dBm±2 (2w, 5w ou 10w mediante pedido) |
| Latência | Fim a fim≤5ms-15ms |
| Modulação | QPSK adaptativo, 16QAM, 64QAM |
| Anti-interferência | FHSS ((Espectro de difusão do salto de frequência) |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energia | 5 watts |
| Potência de entrada | DC5-32V |
| Dimensão | 72*60*10 mm |
| Peso | 33 g |
| Dados de série | RS232/TTL |
| Comunicação | Comunicação duplex completa |
| Relação de subida e descida | 2D3U/3D2U/4D1U/1D4U |
| Reconstrução automática | Reestabelecimento automático após falha de ligação/reimplementação da rede após falha de ligação |
| Frequência de banda dupla | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Porta LAN | 2x Porta Ethernet |
| Comoart | 1xCOMUART Nível TTL 3.3V, 1 bit de início, 8 bits de dados, 1 bit de parada, sem verificação de paridade Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurável) |
| Potência de entrada | 1xDC INPUT: DC5-32V |
| Sensibilidade | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| Meio Ambiente | |
| Temperatura de funcionamento | -40°C~+80°C |
Vídeo
|
|
