| Nome da marca: | IWAVE |
| Número do modelo: | FD-780X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |

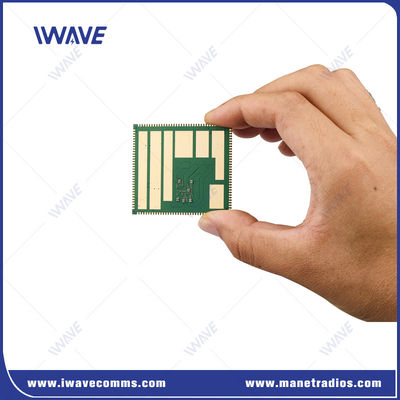

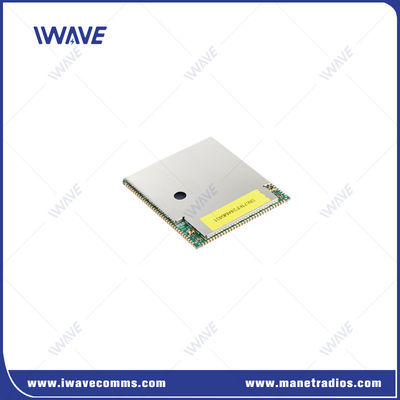

600Mhz a 1,4GHz L Band e UHF Wireless Digital Data Link para sistema não tripulado
Introdução
Nova Seleção de Frequência Dinâmica, Frequência de Salto e Frequência Independente de Uplink/Downlink oferece interferência robusta e imunidade anti-bloqueio!
O design em miniatura, leve e robusto permite que o FD-780X seja um candidato ideal para aplicações sensíveis ao tamanho.As capacidades de longo alcance do FD-780X permitem comunicações de vídeo e telemetria sem fio de alta qualidade.
Com o protocolo Time Division Multiple Access (TDMA), os sistemas não tripulados de malha FD-780X empregam um sistema de acesso ao canal gerenciado por token no qual cada nó da rede recebe um slot de transmissão.Baseado em parâmetros de rede e tráfego de dadosComo resultado, se um nó tiver mais dados para transmitir, seus intervalos de tempo serão mais longos.O nó designado no caminho para o destino final pode ser um ponto final de dados ou um repetidor.
Vantagens deSistema não tripulado(FD-780X)
|
|
Especificação doSistema não tripulado(FD-780X)
|
Elementos de função |
Descrição |
Detalhes |
|
PCB |
placa de interface unilateral |
Intervalo de tolerância: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678 MHz |
|
|
Nível de potência |
1.4G 23dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensibilidade (1Mbps) |
1.4G ((14700 canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 de alta velocidade |
|
|
USB |
USB 2.0 de alta velocidade |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Potência |
VSYS |
3.7V~4.35V,Sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de saída |
|
|
A2V85A |
2Saída de.85V |
|
|
VCC_D3V3 |
3.3V de saída |
|
|
5V_FEM |
Fonte de alimentação do chip RF PA (Input) |
|
|
Rede |
Modo de rede |
Rede Ad Hoc Sem Centro |
|
Capacidade |
Máximo 32 nós |
|
|
Amêndoas |
Suporte a topologia de roteamento multi-hop, até 31 hop |
|
|
Comunicação |
Suporta modos de transmissão unicast, multicast e broadcast. |
|
|
Taxa de dados |
Todos os nós se comunicam e compartilham a largura de banda de trabalho, e a taxa máxima é de 100Mbps |
|
|
Sincronização do tempo |
Independente do relógio externo, auto-sincronizado |
|
|
Controle de potência |
Todos os nós ajustam adaptativamente a potência de transmissão |
|
|
Fusão da sub-rede |
Suporte para dividir uma rede em várias redes |
|
|
Velocidade de movimento |
Suporte máximo 300 km/h |
|
|
Retransmissão |
HARQ Retransmissão |
|
|
Anti-bloqueio |
Suporta salto de frequência dinâmico dentro e através de faixas de frequência |
|
|
