| Nome da marca: | IWAVE |
| Número do modelo: | FIM-2450 |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |
50 km de longo alcance 1.4 GHz HDMI e SDI COFDM Video Transceiver Link para Drone
Introdução

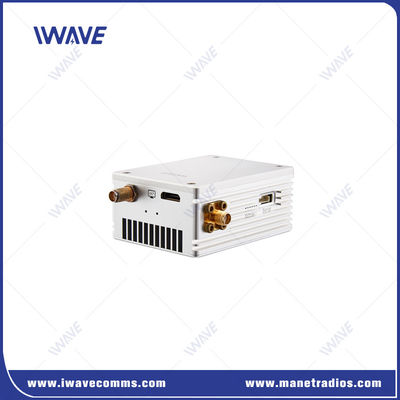

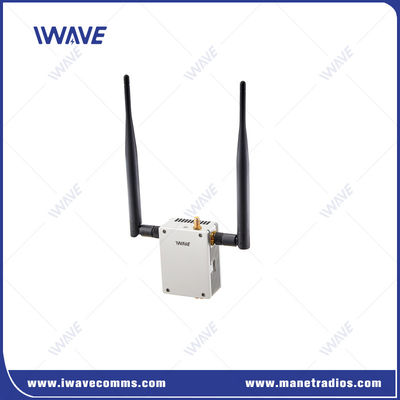

O transceptor de vídeo COFDM de drone de longo alcance FIM-2450 adota a tecnologia TDD-COFDM para atingir a transmissão de ar para solo de longo alcance de 50 km.Ele possui um vídeo HD sem fio 1080P completo e dados MAVLINK para o seu drone / VTOL / multi-rotor / UAVs de asa fixa.
O FIM-2450 oferece transmissão de vídeo sem fio de 1,4G/800MHZ RF com uma Latência de vídeo de 40ms por 50 km. As entradas e saídas HD-SDI, HDMI e Ethernet são padrão para Transmissor e Receptor,que permitem que o seu drone use diferentes tipos de câmaras.

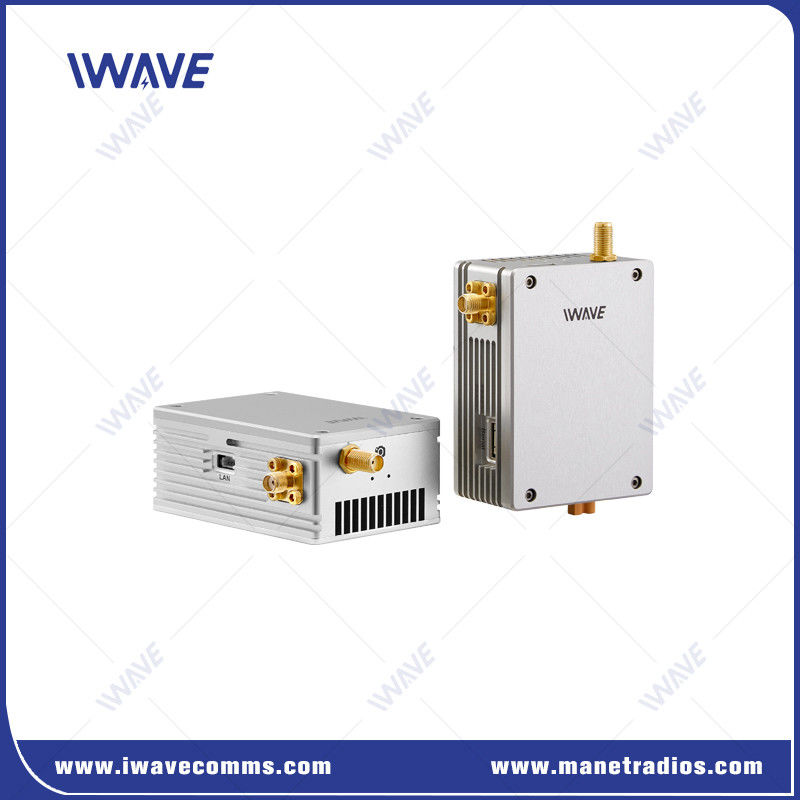

Tanto a unidade de ar quanto a unidade de terra pesam apenas 5,6 onças (160 gramas) e são ideais para câmeras em movimento rápido.
Características fundamentais
● Potência de transmissão de RF: 2W ●Comunicação robusta de longa distância: 50 km ● Compacto e leve: Ótimo para UAVs e outras plataformas não tripuladas ●Temperatura de trabalho: -40 - +85°C ● Suporte à encriptação AES ● Vídeo IN: SDI+HDMI+Ethernet ● Compatível com uma ampla gama de controladores de voo, software de missão e cargas úteis. ● Taxa de transmissão: 3-5Mbps ● Sensibilidade: -100 dBm/4Mhz, -95 dBm/8Mhz ●Dados duplex: Suporte SBUS/PPM/TTL/RS232/MAVLINK ● Alcance sem fio: 30 km ● Largura de banda de frequência: 4MHz/8MHz ajustável |  |
Entrada e saída de vídeo
Suporte a entrada e saída HD-SDI, HDMI e IP para a unidade aérea e a unidade terrestre, que permitem a utilização de diferentes tipos de câmaras.
Plug & Fly
O transmissor de vídeo do FIM-2450 é projetado para ser configurado e funcionar imediatamente sem procedimentos de configuração complicados.
Comunicação de 50 km de longo alcance
Um novo algoritmo permite comunicações de longa distância de 50 km de ar para terra.
Resolução Full HD
Em comparação com os sistemas analógicos que transmitem resolução SD, o FIM-2450 digital oferece uma transmissão de vídeo 1080p60 hd.
Latência curta
Com menos de 40 ms de latência, o FIM-2450 drone video link permite ver e controlar o que está acontecendo ao vivo e também ajuda a pilotar o drone, apontar a câmera ou operar o cardápio.
Criptografia Premium
A encriptação AES-128 bloqueia o acesso não autorizado ao seu feed de vídeo sem fio.
Opção de frequência múltipla
O transmissor de drones universal FIM-2450 suporta opção de freqüência múltipla de 800MHZ / 1.4Ghz para você atender a diferentes ambientes de RF.
Aplicação
O sistema de downlink de vídeo de drones FIM-2450 foi implantado pelas agências de aplicação da lei para adicionar uma camada adicional de segurança e proteção para a realização de missões no solo.O link de vídeo do drone permite ver claramente o que está acontecendo ao vivo., que desempenha um papel essencial em caso de emergência, como inspecção de tubulações de óleo, inspecção de alta tensão, monitorização de incêndios florestais, etc.É um instrumento fundamental para melhorar a consciência situacional das pessoas no terreno..
Especificações
| 800 MHz | 806 a 826 MHz | |
| Frequência | 1.4 GHz | 1430~1444 MHz |
| Largura de banda | 4/8MHz | |
| Potência de RF | 2W | |
| Faixa de transmissão | 50 km | |
| Taxa de transmissão | 1.5/3/6Mbps (Vídeo de código de fluxo e dados em série) O melhor fluxo de vídeo: 2.5Mbps | |
| Taxa de Baud | 115200 ((Customizável por software) | |
| Rx Sensibilidade | -102dBm@4Mhz/-97@8Mhz | |
| Algoritmo de tolerância de falhas sem fio | Correção de erro FEC de banda base sem fio/super correção de erro do codec de vídeo | |
| Latência de vídeo | Latência para codificação + transmissão + decodificação 720P60 < 40 ms 1080P30 < 60 ms | |
| Tempo de reconstrução do link | < 1s | |
| Modulação | QPSK de ligação ascendente/QPSK de ligação descendente | |
| Formato de compressão de vídeo | H.264 | |
| Espaço de cores do vídeo | 4:2:0 (Opção 4:2(ver secção 2) | |
| Criptografia | AES128 | |
| Horário de início | 25s | |
| Potência | DC-12V (1018V) | |
| Interface | As interfaces em Tx e Rx são as mesmas 1. Entrada/Saída de vídeo: Mini HDMI*1, SMAX1 ((SDI, Ethernet) 2. Potência de entrada*1 3Interface da antena: 4. SMA*2 5. Série*2: (± 13V ((RS232)) 6LAN: 100 Mbps x 1 | |
| Indicadores | 1Poder. 2Indicador de trabalho Tx e Rx 3Indicador de funcionamento Ethernet | |
| Consumo de energia | Tx: 17W (máximo) /Rx: 6W | |
| Temperatura | Funcionamento: -40 ~ + 85°CArmazém: -55 ~ + 100°C | |
| Dimensão | Tx/Rx: 73,8 x 54 x 31 mm | |
| Peso | Tx/Rx: 160 g | |
| Design de caixa de metal | Tecnologia CNC | |
| Concha de liga de alumínio dupla | ||
| Navios de anodização condutiva | ||
Lista de pacotes
|
|
