| Nome da marca: | IWAVE |
| Número do modelo: | FIM-2450 |
| MOQ: | 1 conjunto |
| Tempo de entrega: | 7-14 dias |
| Condições de pagamento: | L/C, T/T, Western Union, MoneyGram |

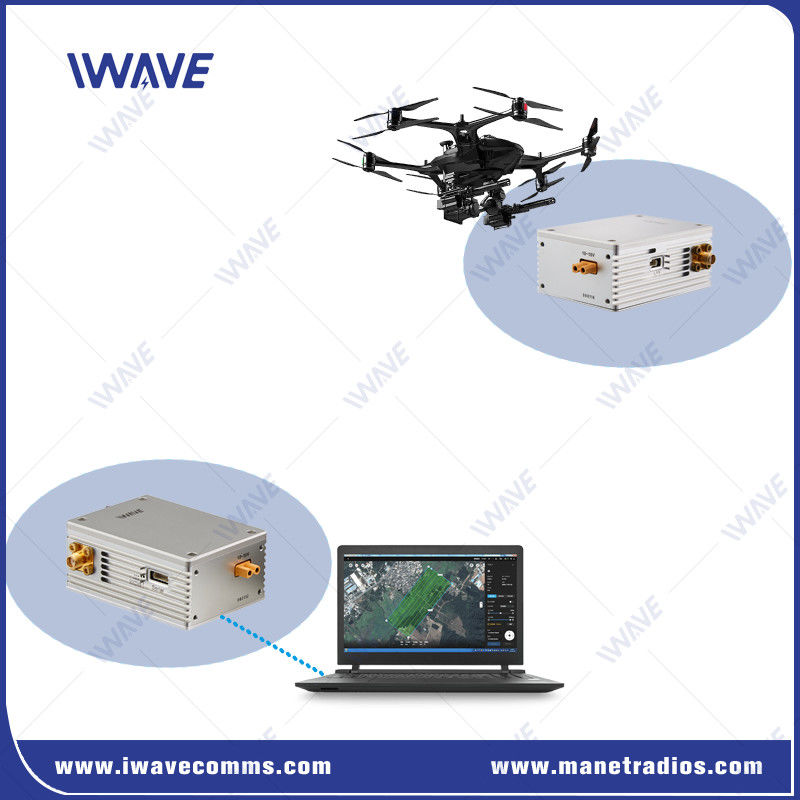

2.4GHz 50km UAV/FPV/Fixed Wing Drone Wireless HDMI COFDM Transmitter Receiver
O Advanced Mini Link System (FIM-2450) é um avançado sistema de dados digitais e vídeo projetado para mini UAVs e UAS táticos de menor tamanho, bem como UGVs.é ideal para plataformas com requisitos mais rigorosos de SWaP.
O sistema de arquitetura aberta permite a banda larga duplex completa, técnicas de correção de erros e comunicação de alta taxa, com capacidade de ligação descendente de imagens de vídeo em tempo real, LAN e dados em série,e informações de uma ampla gama de sensoresCom uma elevada eficiência espectral e seletividade da taxa de dados, o sistema permite que várias aeronaves não tripuladas operem na vizinhança do mesmo espaço aéreo.
Com um alcance de até 50 km, o FIM-2450 é ideal para missões estendidas de UAV e UGV, incluindo reconhecimento de campo de batalha e detecção de IED.
Opção de frequência
| 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402 a 2482 MHz |
| 2.5 GHz | 2500 a 2570 MHz |
Características
|
|
Aplicação:
Componentes: Transmissores aéreos integrados, receptores terrestres e antenas direcionais (por exemplo, parabólicas de alto ganho para longo alcance).
Aplicações:
Aplicação da lei: vigilância durante as operações (por exemplo, monitorização de multidões, rastreamento de suspeitos).
Resposta de emergência: imagens aéreas ao vivo para combate a incêndios, busca e salvamento.
Monitorização de infraestrutura: Inspeção de tubulações, linhas elétricas ou zonas de desastre.
Especificações
| Frequência | 2.3 GHz | 2304 ~ 2390 MHz |
| 2.4 GHz | 2402 a 2482 MHz | |
| 2.5 GHz | 2500 a 2570 MHz | |
| Largura de banda | 2/4/8MHz | |
| Potência de RF | 2 W (Bi-Amp, 2 W de potência máxima de cada amplificador de potência) | |
| Faixa de transmissão | 50 km | |
| Taxa de transmissão |
1.5/3/6Mbps (fluxo de códigos de vídeo e dados em série) O melhor fluxo de vídeo: 2,5 Mbps |
|
| Taxa de Baud | 115200 ((Ajustável) | |
| Rx Sensibilidade | -100/-95/-90 dBm | |
| Algoritmo de tolerância de falhas sem fio | Correção de erro FEC de banda base sem fio / correção de erro super codec de vídeo | |
| Latência de vídeo |
Latência para codificação + transmissão + decodificação 720P/60 < 50 ms 1080P/60 < 80 ms |
|
| Tempo de reconstrução do link | < 1s | |
| Modulação | QPSK de ligação ascendente/QPSK de ligação descendente | |
| Formato de compressão de vídeo | H.264 | |
| Espaço de cores do vídeo | 4:2:0 (Opção 4:2(ver secção 2) | |
| Criptografia | AES128 | |
| Horário de início | 25s | |
| Potência | DC-12V (1018V) | |
| Interface |
As interfaces em Tx e Rx são as mesmas
|
|
| Indicadores |
|
|
| Consumo de energia |
Tx: 17W (máximo) Rx: 6W |
|
| Temperatura |
Funcionamento: -40 ~ + 85°C Armazenamento: -55 ~ + 85°C |
|
| Dimensão | Tx/Rx: 73,8 x 54 x 31 mm | |
| Peso | Tx/Rx: 160 g | |
| Design de caixa de metal | Tecnologia CNC | |
| Concha de liga de alumínio dupla | ||
| Navios de anodização condutiva | ||
