| Nome da marca: | IWAVE |
| Número do modelo: | FPM-8416S |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

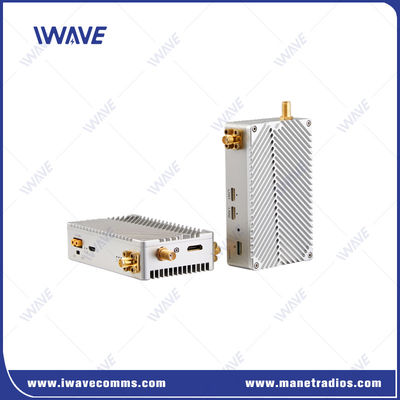

Sistema de transmissão de imagem digital SDI HDMI Full HD de 16 km com telemetria Mavlink
Descrição
O FPM-8416S Digital Image Transmission System é uma base de video link UAV full HD de 14-16 km com tecnologia COFDM.Ele transmite 1080P 30fps fluxo de vídeo a 80ms baixa latência e 720P 60fps fluxo de vídeo a 50ms latênciaA tecnologia IWAVE FHSS faz com que suas faixas de frequência tenham a menor interferência.
Além da transmissão de vídeo, o link de vídeo do drone FPM-8416S também permite que os dados de controle de voo sejam transmitidos até 16 km junto com a transmissão de vídeo.Funciona bem com Pixhawk Mission Planner e QGround.
A unidade de ar do FPM-8416S é de apenas 130 gramas (4,6 oz).
Características fundamentais
● Entrada e saída HDMI e SDI ● Porta Ethernet 1*100Mbps para transmissão de dados TCPIP/UDP ● Controle remoto |  |
O FPM-8416S Uav Video Link tem duas portas de série bidirecionais para ligação com o Pixhawk.Assim, você pode usar o FPM-8416S para simultaneamente obter vídeo do drone e controlar o drone através do Planeador de Missão e QGround no solo..
● Operação de banda de 800 MHz e 1,4G
Duas opções de frequência 800 MHz e 1,4 GHz para evitar o congestionamento do sinal de 2,4 GHz.
● Multiplexagem por divisão de frequência ortogonal codificada (COFDM)
Eliminar eficazmente a interferência de vários caminhos durante a transmissão de longa distância e permitir que o link de transmissão de vídeo do drone FPM-8416S tenha forte estabilidade para longo alcance.
● FHSS para anti-interferência
Quanto à função de salto de frequência, a equipa IWAVE tem o seu próprio algoritmo e mecanismo.
Durante o funcionamento do FPM-8416S, o transmissor de vídeo digital UAV calculará e avaliará internamente a ligação atual com base em fatores como a intensidade do sinal recebido RSRP, a relação sinal-ruído SNR,e taxa de erro de bits SERSe a sua condição de julgamento for cumprida, irá realizar um salto de frequência e selecionar um ponto de frequência óptimo da lista.
● Transmissão encriptada
FPM-8416S UAV link de vídeo emprega AES128 para a criptografia de vídeo para evitar alguém interceptar o seu fluxo de vídeo sem autorização.
Vários portos
O FPM-8416S é equipado com uma porta HDMI, uma porta SDI,Duas portas LAN e uma porta serial bidirecional através da qual os usuários podem obter streaming de vídeo full hd e controlar o vôo com o Pixhawk ao mesmo tempo.
Aplicação
Os transmissores de vídeo de drones sem fio são o piloto de drones "olho" para aplicações críticas, como inteligência, vigilância e reconhecimento, que precisam transmitir vídeo HD ao vivo para fazer uma resposta rápida.Além disso...O transmissor de vídeo COFDM para UAV também desempenha um papel importante na indústria de processos e mineração, entrega de drones, inspeções de infraestrutura e primeiros socorristas para permitir uma decisão mais rápida e eficiente.
Especificações
| 800 MHz | 806 a 826 MHz | |
| 1.4 GHz | 1428~1448 MHz | |
| Largura de banda | 8MHz | |
| Potência de RF | 00,6 Watt | |
| Faixa de transmissão | 800 MHz: 16 km1400 MHz: 14 km | |

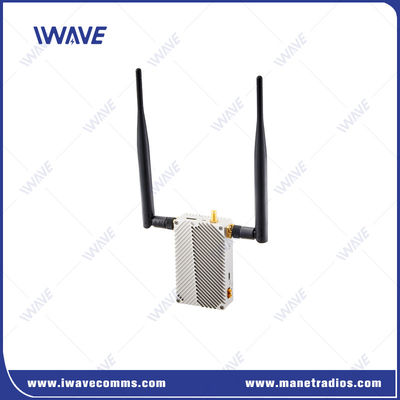

| Antenas | 800 MHz | TX: Omni Antenna/ 25cm comprimento/ 2dbi RX: Omni Antenna/60cm comprimento/6dbi |
| 1.4 GHz | TX: Omni Antenna / 35cm comprimento / 3.5dbi RX: Omni Antenna/60cm comprimento/5dbi | |
| Taxa de transmissão | 3Mbps (HDMI ou SDI Video Stream, Ethernet Signal e partilha de dados em série) | |
| Taxa de Baud | 115200bps (regulado) | |
| Sensibilidade | -106@4Mhz | |
| Algoritmo de tolerância de falhas sem fio | Correcção de erro FEC de banda base sem fio / correção de erro super codec de vídeo | |
| Latência de fim a fim | Latência para codificação + transmissão + decodificação720P/60 <50 ms1080P/60 <80 ms | |
| Tempo de reconstrução do link | < 1s | |
| Modulação | QPSK de ligação ascendente/QPSK de ligação descendente | |
| Compressão de vídeo | H.264 | |
| Espaço de cores do vídeo | 4:2:0 (Opção 4:2(ver secção 2) | |
| Criptografia | AES128 | |
| Horário de início | 15s | |
| Potência | DC12V (718V) | |
| Interface | As interfaces em Tx e Rx são as mesmas ● Entrada/Saída de vídeo: Mini HDMI×1 ● Entrada/Saída de vídeo: SDI ((SMA) × 1 ● Interface de entrada de energia × 1 ● Interface da antena: SMA×2 ●Serial×1: (Tensão:+-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100 Mbps x 3 | |
| Indicadores | ●Poder ● Conexão sem fio ● Indicador de instalação | |
| Consumo de energia | Tx: 9W (máximo) Rx: 6W | |
| Temperatura | ● Funcionamento: -40 ~ + 85°C ● Armazenamento: -55 ~ +100°C | |
| Dimensão | Tx/Rx: 93 x 55,5 x 23,5 mm | |
| Peso | Tx/Rx: 130 g | |
| Design de caixa de metal | Tecnologia CNC/casca de liga dupla de alumínio | |
| Concha de liga de alumínio dupla | ||
| Navios de anodização condutiva | ||
- Não.
|
|
