| Nome da marca: | IWAVE |
| Número do modelo: | FNM-8416 |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

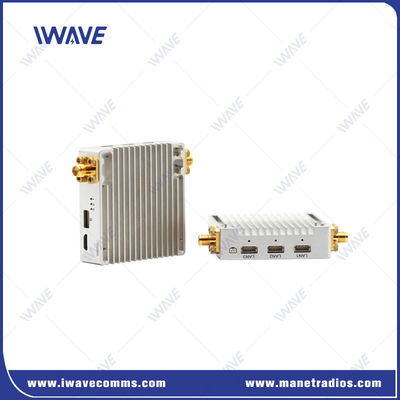

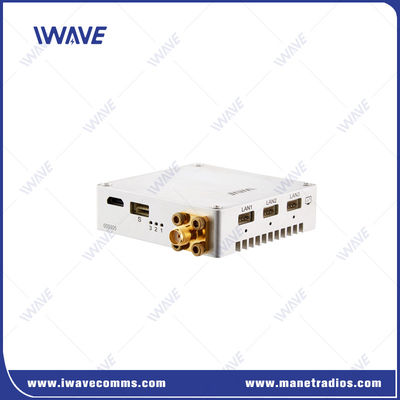

1.4GHz / 800Mhz 16km Transmissor de câmera de drone TCPIP e UDP Video HD de longo alcance
Descrição
O transmissor de vídeo UAV FNM-8416 é um sistema de transmissão de vídeo HD de baixa latência criptografado de ponta a ponta para drones que utiliza a tecnologia COFDM.Oferece ligação de vídeo de câmera IP full hd e uma ligação de dados de comando e controle bidirecional projetada especificamente para drones comerciais e industriais e sistemas UAV autônomos. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAVFNM-8416 pesa apenas 65g/2.3oz e adota protocolo privado COFDM, apresenta transmissão de longo alcance,Alta sensibilidade e alto débito para 14-16 km de alcance ar-terra.
Características fundamentais
|
 |
A solução de RF de baixa potência ((500 MW) que inclui o algoritmo avançado de salto de frequência e a notável tecnologia anti-interferência torna a distância de comunicação até 16 quilómetros.
A equipa do IWAVE tem os seus próprios algoritmos e mecanismos para saltos de frequência.
Durante a operação, a ligação de dados digital FNM-8416 calcula e avalia internamente a ligação de corrente com base na intensidade do sinal recebido RSRP, na relação sinal/ruído SNR,taxa de erro de bits SER e outros factoresSe a condição de julgamento for satisfeita, é efectuado um salto de frequência e é selecionado um ponto de frequência óptimo da lista.
Eliminar efetivamente a interferência de vários caminhos na transmissão de longa distância
A comunicação N-LOS fornece um sinal de rádio poderoso, ao mesmo tempo em que combate interferências e supera pontos cegos.
Impede ataques maliciosos e acesso não autorizado ao seu feed de vídeo em tempo real sem intervenção do operador.
FNM-8416 o 1.4Ghz e 800Mhz de dados e ligação de vídeo suporta entrada de dados UART e também é equipado com 3 portas LAN.drones ou outras plataformas de aeronaves não tripuladas com PC a bordo, câmaras IP ou outras cargas úteis IP.
Aplicação
FNM-8416 800Mhz e 1.4Ghz datalink é projetado para ser uma ligação de transmissão e recepção profissional para drones e drones em aplicações industriais, tais como mapeamento aéreo,Inspecção de rotas e protecção da fauna É aplicado com uma tecnologia de modulação de RF totalmente nova que suporta uma comunicação de longa distância anti-interferência a uma potência de transmissão muito baixa.
Especificações
| Especificações | ||
| Frequência | 800 MHz | 806 a 826 MHz |
| 1.4 GHz | 1428~1448 MHz | |
| Largura de banda | 8MHz | |
| Potência de RF | 0.6watt ((Bi-Amp, 250mw de potência média de cada amplificador de potência) | |
| Faixa de transmissão | 800 MHz: 16 km1400 MHz: 14 km | |
| Taxa de transmissão | 6Mbps (Video Stream, Ethernet Signal e partilha de dados em série) O melhor fluxo de vídeo: 2,5Mbps | |
| Taxa de Baud | 115200bps (regulado) | |
| Rx Sensibilidade | -104/-99 dBm | |
| Algoritmo de tolerância a falhas | Correção de erro de banda base sem fio FEC para a frente | |
| Latência de vídeo | O vídeo não será comprimido. | |
| Tempo de reconstrução do link | < 1s | |
| Modulação | Ligação ascendente QNSK/ligação descendente QNSK | |
| Criptografia | AES128 | |
| Horário de início | 15s | |
| Potência | DC-12V (718V) | |
| Interface | 1Interfaces em Tx e Rx são as mesmas 2Entrada/Saída de vídeo: Ethernet × 3 3Interface de entrada de energia × 1 4Interface de antena: SMA × 2 5. Serial×1: (Voltagem:±13V(RS232), 0~3.3V(TTL) |
|
| Indicadores | 1Poder. 2. Indicador de estado Ethernet 3Indicador de configuração de conexão sem fio x 3 |
|
| Consumo de energia | Tx: 5WRx: 3,5 W | |
| Temperatura | Funcionamento: -40 °C a + 85 °C | |
| Dimensão | Tx/Rx: 57 x 55,5 x 15,7 mm | |
| Peso | Tx/Rx: 65 g | |
| Projeto | Tecnologia CNC | |
| Concha de liga de alumínio dupla | ||
| Navios de anodização condutiva | ||
|
|
