| Nome da marca: | IWAVE |
| Número do modelo: | FDM-605PTM |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

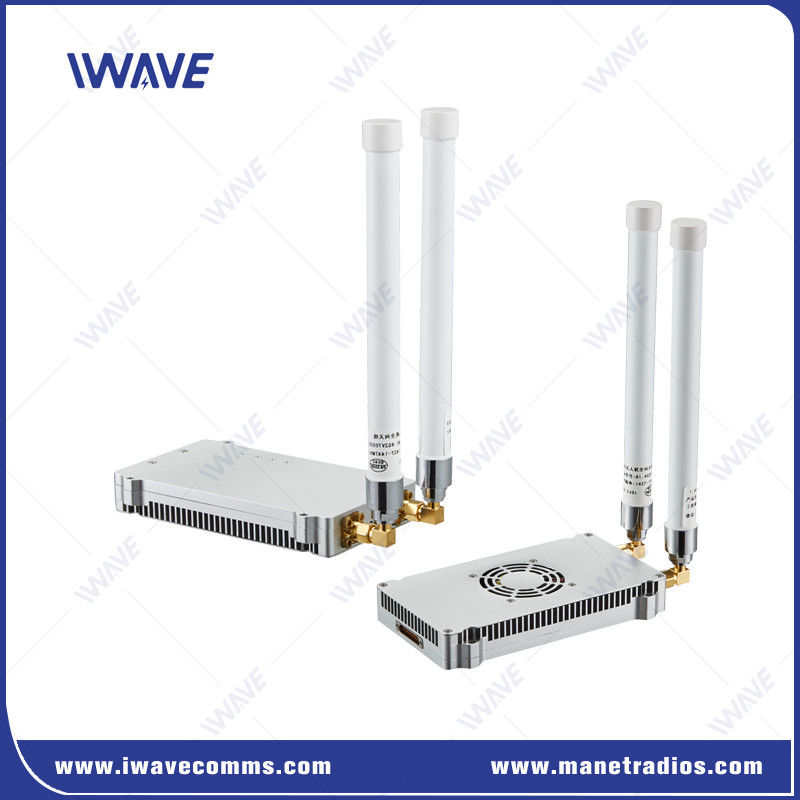

NLOS Sistema de transmissão de dados de vídeo e controlo para escavadeiras não tripuladas
Descrição
O FDM-605PTM é uma placa de rede de ponta projetada para aplicações de downlink de vídeo e dados de longo alcance, oferecendo desempenho robusto em ambientes desafiadores de não-linha de visão (NLOS).De peso superior a 200 g/m2, tratores, guindastes e veículos, esta solução garante uma comunicação contínua a distâncias de 1 a 5 km nas florestas, em terrenos acidentados e em ambientes urbanos.
Características fundamentais
|
 |
Conectividade ponto-a-múltiplo ponto
Suporta múltiplos transmissores aéreos enviandoVídeo HDeDados TTLa um único receptor terrestre, garantindo um controlo e um acompanhamento centralizados.
Otimizado para ambientes NLOS
Excelente em cenários de comunicação obstruídos, incluindo florestas densas, terrenos acidentados e ambientes urbanos complexos.
Tecnologia MIMO de Antenna Inteligente
ForneceTransmissão de vídeo HD em tempo realeConectividade Ethernet de banda largaa uma taxa de dados de30 Mbps.
Design leve e compacto
A pesar apenas150 g, é ideal para integração em máquinas não tripuladas, onde a eficiência de peso é crucial.
Opções de comunicação seguras
Disponível em5We10Wversões de potência, permitindoComunicação criptografadaemambientes de RF complexos.
Aplicação
Comunicação de ponto para ponto múltipla de longa distância
Monitorização de patrulhas de linhas de energia e hidrológicas
Comunicações de emergência para combate a incêndios, defesa de fronteiras e militares
Comunicações marítimas, campo de petróleo digital, formação de frota
Especificações
|
GERAL |
Mecânico |
||
| TECNOLOGIA | Tecnologia de acesso sem fio baseada na TD-LTE | TEMPERATURA | -20+55oC |
| Criptografia | ZUC/SNOW3G/AES (128/256) Criptografia de camada 2 opcional | Dimensões | 116*70*17 mm |
| Taxa de data | 30 Mbps | Peso | 100 g |
| Sensibilidade | -103 dBm | ||
| Distancia | 50 km (ar a solo) | Material | Alumínio anodizado de prata |
| Modo | Ponto a multiponto | Montar | A bordo |
| MIMO | 2x2 MIMO |
Alimentação |
|
| Modulação | QPSK, 16QAM, 64QAM | ||
| PODER de RF | 33 dBm | Voltagem | DC 12V |
| LATENÇA | End to END: 60ms-80ms | Consumo de energia | 11 watts |
| Anti-JAM | Salto automático de frequência | ||
|
Frequência |
Interfaces |
||
| 1.4 GHz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | ETHERNET | 1xJ30 |
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| INTRAÇÃO DE PODER | 1xJ30 | ||
| Dados TTL | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
COMUART |
|
| Nível elétrico | 3.3V e compatível com 2.85V |
| Dados de controlo | RS232 |
| Taxa de Baud | 115200bps |
| Modo de transmissão | Modo de passagem |
| Nível de prioridade | Prioridade superior à da porta de rede Quando a transmissão do sinal for interrompida, os dados de controlo serão transmitidos em prioridade |
| Nota: 1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem sucedida, cada unidade FDM-605PTM pode receber dados em série. 2Se quiser distinguir entre envio, recebimento e controlo, precisa de definir o próprio formato |
|
|
Sensibilidade |
||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
|
|
