| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6680 |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

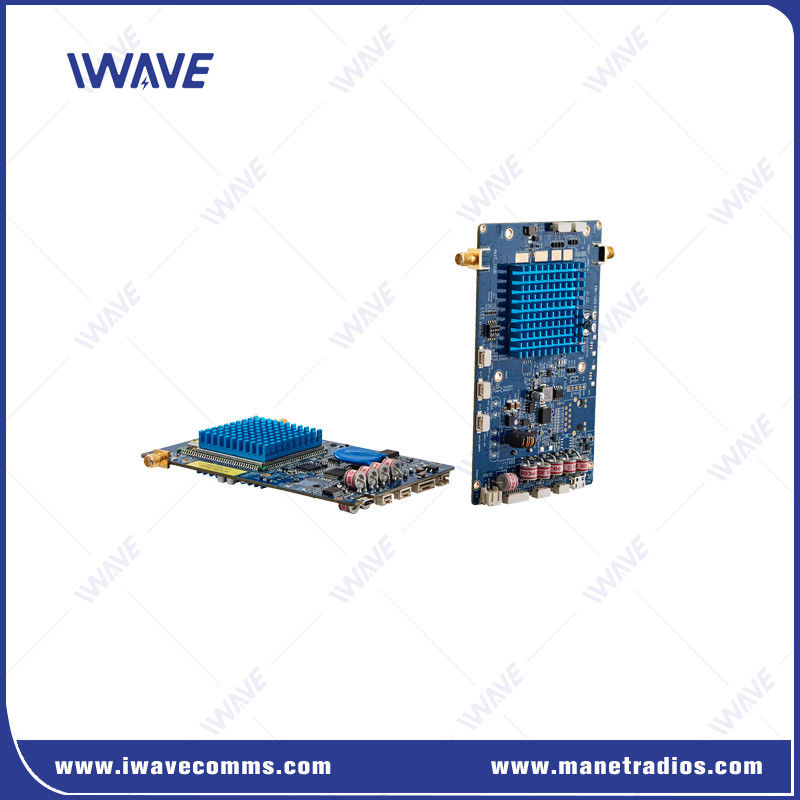

Ethernet e Full Duplex TTL Serial Wireless Data Link para sistemas não tripulados
Descrição
O FDM-6680 é um produto de transmissão sem fio projetado pela IWAVE com base no chipset SOC maduro, que suporta ponto a ponto e ponto a multi-ponto.1 nó maseter suporta até 64 sub-nodos para compartilhar largura de banda de 120Mbps para transmissão de vídeo e dados.
Características principais:
O FDM-6680 foi projetado com base no padrão de comunicação sem fio TD-LTE, tecnologias OFDM e MIMO.
Suporta transmissão de dados Ethernet e full duplex TTL e a transmissão de dados de controlo tem maior prioridade do que o sinal de rede.
Adota a tecnologia de salto de frequência automático para anti-interferência reduzir muito o consumo de energia do sistema e o tamanho do módulo.
Aplicações:
O FDM-6680 é adequado para várias aplicações, incluindo:
Sistemas de vigilância: para monitorização de vídeo em tempo real e transmissão de dados.
Automatização industrial: possibilitar a comunicação em ambientes de fabricação inteligentes.
Transmissão: Facilitar transmissões de vídeo ao vivo fiáveis.
Sensores remotos: Suporte à recolha de dados a partir de locais remotos.
Se tiver mais perguntas ou precisar de informações mais específicas, sinta-se à vontade para perguntar!
Interface
P1: Interface USB,P2: Porta Ethernet,P3: Ethernet Port & POE,P4: Potência de entrada
P5: DBB_COMUAR,P6: UART0,P7: Portão RF, P8: Portão RF,P9: DBB_RFGPO,P10: DBB_RFGPO
| GERAL | ||
| TECNOLOGIA | Sem fio baseado nos padrões de tecnologia TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) Camada opcional-2 | |
| Taxa de dados | Max 120Mbps ((Uplink e Downlink) | |
| Distancia | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra para terra) | |
| Capacidade | Ponto a 64 pontos | |
| MIMO | 2x2 MIMO | |
| Alimentação | 23dBm±2 (2w ou 10w mediante pedido) | |
| LATENÇA | Fim a fim≤20ms-50ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto de frequência automático entre bandas | |
| Largura de banda | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz | |
| Consumo de energia | 5 watts | |
| INTRAÇÃO DE PODER | DC12V | |
| Não com fio | ||
| Comunicação | A comunicação entre quaisquer dois nós escravos deve ser encaminhada através do nó mestre |
|
| Nodo Mestre | Qualquer nó na rede pode ser configurado como o nó mestre. | |
| SLAVE NODE | Todos os nós suportam unicast, multicast e broadcast | |
| Acesso | Vários nós escravos podem acessar a rede simultaneamente. | |
| 1.4 GHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| 600 MHz | 20 MHz | -102 dBm |
| 10 MHz | -100 dBm | |
| 5 MHz | -96 dBm | |
| Banda de frequência | ||
| 1.4 GHz | 1420 MHz-1530 MHz | |
| 600 MHz | 566 MHz-678 MHz | |
| Mecânico | ||
| TEMPERATURA | -40°C~+80°C | |
| Peso | 60 gramas | |
|
Interfaces |
||
| RF | 2 x SMA | |
| ETHERNET | 2xEthernet | POE |
| Porta Ethernet para dados ((4Pin) | ||
| COMUART | 1xCOMUART | Nível RS232 3.3V, 1 bit de início, 8 bits de dados, 1 bit de parada, não Verificação da paridade |
| Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurável) |
||
| Alimentação | 1xDC INPUT | DC12V |
| USB | 1xUSB | |
|
|
