| Nome da marca: | IWAVE |
| Número do modelo: | FDM-66MN |
| MOQ: | 2PCS |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | D/P,T/T,L/C |

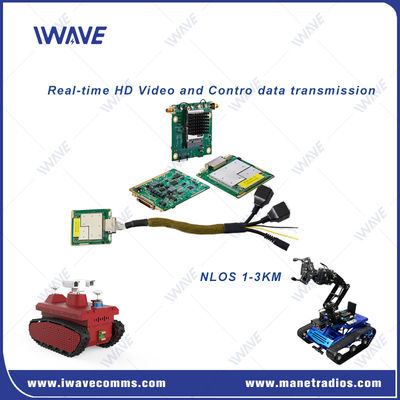

Transmissor de vídeo digital ultra-miniatura para UGV/Robô
OFDM-66MNé umTransmissor de vídeo digital ultra-miniatura para veículos UGV/robôs queO sistema é projetado pela IWAVE, utilizando um conjunto de chips System on Chip (SoC) maduro.
O FDM-66MN foi projetado com base no padrão de comunicação sem fio TD-LTE.
Características principais:
Forte capacidade de transmissão de dados estável:Utilizando a tecnologia adaptativa de codificação para alternar automaticamente os mecanismos de codificação e modulação de acordo com a qualidade do sinal para evitar grandes perturbações na taxa de transmissão à medida que o sinal muda.
A tecnologia automática de controlo de potência não só garante a qualidade da transmissão e a distância de comunicação,Mas também ajusta automaticamente a potência de transmissão de acordo com a qualidade do sinal e taxa de dados para reduzir o consumo de energia do equipamento.
O suporte obtém informações de porta serial via IP.
Forte capacidade de transmissão de dados estável:Utilizando a tecnologia adaptativa de codificação para alternar automaticamente os mecanismos de codificação e modulação de acordo com a qualidade do sinal para evitar grandes perturbações na taxa de transmissão à medida que o sinal muda.
Fornece vídeo HD, dados e dados de controlo serial baseados em IP
Tecnologia automática de salto de frequência (FHSS) e modulação adaptativa para anti-interferência.
Suporte ao software WEBUI/Gestão para gestão de rede e configuração de parâmetros.
API fornecida para a integração de plataformas não tripuladas de terceiros
Aqui estão algumas perguntas frequentes sobre oFDM-66MNcom base nas suas características e funcionalidades:
1Qual é a principal aplicação do FDM-66MN?
O FDM-66MN é projetado para comunicação de dados sem fio em ambientes remotos e dinâmicos.Enxames de veículos aéreos não tripulados, sistemas de monitorização remota e outras operações autónomas ou baseadas na Internet das Coisas que exijam uma comunicação fiável e de baixa latência.
2Como é que o FDM-66MN garante uma transmissão de dados estável?
O FDM-66MN empregamodulação adaptativaetecnologia adaptativa de codificação, que ajusta automaticamente os esquemas de codificação e modulação com base na qualidade do sinal.Isto garante uma transmissão estável e minimiza as flutuações da taxa de dados mesmo quando as condições do sinal mudam.
3O FDM-66MN pode funcionar sem uma estação base?
Sim, o FDM-66MN funciona independentemente de qualquer estação base de operadoras.que lhe permite comunicar diretamente sem depender da infra-estrutura celular tradicionalIsto torna-o ideal para locais remotos e isolados.
Interface
Especificações
| GERAL | ||
| Tecnologia | Base sem fio baseada no padrão TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distribuição média adaptativa da taxa de dados do sistema | ||
| Suporte aos utilizadores para definir o limite de velocidade | ||
| Distância | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra a terra) |
|
| Capacidade | 16 nós | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potência | 25dBm±2 (2w ou 10w mediante pedido) Todos os nós ajustam automaticamente a potência de transmissão |
|
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-interferência | Salto de frequência automático entre bandas | |
| Consumo de energia | Médio: 4-4,5 Watts Max: 8 watts |
|
| Potência de entrada | DC5V-32V | |
| Sensibilidade do receptor | Sensibilidade ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Banda de frequência | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modo de comunicação | Unicast, multicast, transmissão | ||||||
| Modo de transmissão | Complexo Duplex | ||||||
| Modo de rede | Roteamento dinâmico | Atualizar automaticamente as rotas com base nas condições de ligação em tempo real | |||||
| Controle da rede | Monitoramento do Estado | Estado da ligação /rsrp/snr/distância/travagem de ligação ascendente e descendente | |||||
| Gestão do sistema | WATCHDOG: todas as exceções a nível do sistema podem ser identificadas, redefinição automática | ||||||
| Retransmissão | L1 | Determine se deve retransmitir com base nos diferentes dados a transportar (AM/UM); retransmite HARQ | |||||
| L2 | Retransmissões HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta de série | 2x RS232 | |
| Potência de entrada | 2* Entrada de potência (alternativa) | |
| CONTROL DE TRANSMISSÃO DE DADOS | |||||
| Interface de comando | Configuração de comando AT | Suporte à porta VCOM/UART e outras portas para configuração de comando AT | |||
| Gestão de configuração | Suporte de configuração via WEBUI, API e software | ||||
| Modo de funcionamento | Modo do servidor TCP Modo cliente TCP Modo UDP Multicast UDP MQTT Modbus |
● Quando definido como servidor TCP, o servidor de porta serial aguarda a ligação do computador. ● Quando definido como cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT |
|||
| Taxa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmissão | Modo de passagem | ||||
| Protocolo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramas | |
| Dimensão | 60*55*5,7 mm | |
| Estabilidade | MTBF≥10000h | |
|
|
