Ligação digital avançada de dados de banda larga para sistemas não tripulados em tribandas

Ligação digital avançada de dados de banda larga para sistemas não tripulados em tri-bandas

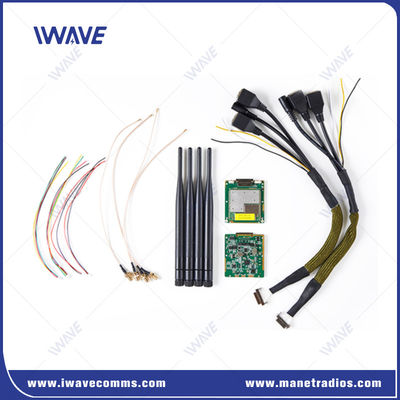

OFDM-66MNé um avançadoligação de dados digitais de banda largaconcebidos para comunicação sem fio segura emrobótica móveleSistemas não tripuladosSuportabandas de frequência triplas- Não.800 MHz,1.4 GHz, e2.4 GHze pode ser gerido através de um software de selecção de frequência, oferecendo flexibilidade em vários ambientes operacionais.

Características principais:

Suporte de Tripla Frequência: Selecionável800 MHz, 1,4 GHz e 2,4 GHzAs bandas de frequência devem ser adaptadas às diferentes necessidades e ambientes de comunicação.

• Distância longa e alta produtividade: Fornece informações fiáveisVídeo sem fioeComunicações telemétricascom elevado rendimento, ideal para ambosNLOS (Não-Línea de Visão)ede longa distânciaaplicações.

• Comunicação segura: Assegura a transmissão segura de dados para aplicações críticas, tornando-o adequado para operações sensíveis como vigilância ou inspecção.

• Transmissão de dados em série baseada em IP: Permite às estações de controlo gerir e controlar vários robôs móveis (UGV, drones, etc.) através da transmissão de dados em série através de endereços IP.

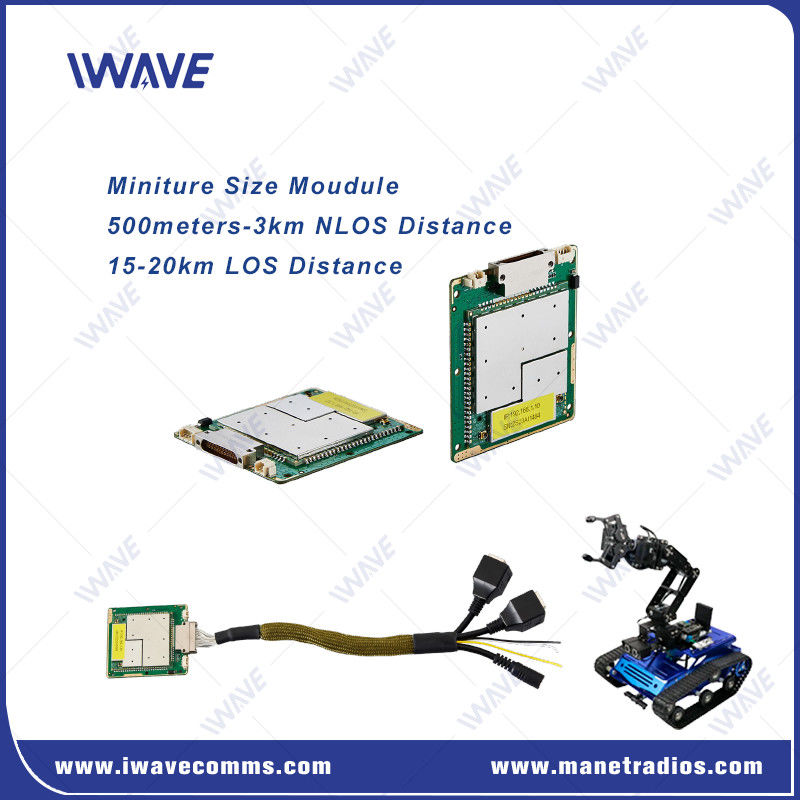

• Design compacto: Com uma dimensão de60 x 55 x 5,7 mm, é o menor módulo de rádio OEM de banda larga, tornando-o ideal para integração em pequenos sistemas não tripulados.

• Aplicações versáteis: Adequado para utilização emDrones em enxame,Vehículos únicos, e outrossistemas robóticos, especialmente em ambientes comoinspecções de edifícios interioresouExplorações de túneisquando os sistemas de comunicação tradicionais podem não ser viáveis.

Conclusão:

OFDM-66MNoferece uma solução compacta e de alto desempenho para comunicações sem fio seguras em robótica móvel e sistemas não tripulados,Particularmente em ambientes desafiadores, tais como inspecções internas ou cenários NLOSO seu pequeno fator de forma e o seu suporte de tripla frequência tornam-no uma escolha ideal para a integração do sistema em pequenos drones, UGVs e outras unidades móveis autônomas.

Definição de interface

J30JZ Definição
Pinhas	Nome	Pinhas	Nome	Nome	Pinhas
1	TX0+	10	D+	19	COM_RX
2	TX0-	11	D-	20	UART0_TX
3	GND	12	GND	21	UART0_RX
4	TX4-	13	Número de identificação do veículo	22	Botas
5	TX4+	14	RX0+	23	VBAT
6	RX4-	15	RX0-	24	GND
7	RX4+	16	RS232_TX	25	Número de identificação do veículo
8	GND	17	RS232_RX
9	VBUS	18	COM_TX

Aplicação

• Drones em Enxame: Ideal para coordenação de múltiplos UAVs em operações de enxame.

• Vehículos utilitários e veículos autônomos: Utilizado para telemetria e controlo em veículos terrestres não tripulados.

• Integração de sistemas robóticos: Pode ser integrado em pequenas plataformas robóticas móveis para utilização em ambientes comoinspecção internaeterrenos complexosonde a comunicação fiável é crítica.

• Operações fora da rede: Permite uma operação eficaz em ambientes desconectados sem necessidade de infraestrutura fixa.

Especificações

GERAL
Tecnologia	Base sem fio baseada no padrão TD-LTE
Criptografia	ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2
Taxa de dados	30 Mbps ((Uplink e Downlink)
	Distribuição média adaptativa da taxa de dados do sistema
	Suporte aos utilizadores para definir o limite de velocidade
Distância	10km-15km ((Ar para terra) 500m-3km ((NLOS Terra a terra)
Capacidade	16 nós
Largura de banda	1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz
Potência	25dBm±2 (2w ou 10w mediante pedido) Todos os nós ajustam automaticamente a potência de transmissão
Modulação	QPSK, 16QAM, 64QAM
Anti-interferência	Salto de frequência automático entre bandas
Consumo de energia	Médio: 4-4,5 Watts Max: 8 watts
Potência de entrada	DC5V-32V

Sensibilidade do receptor			Sensibilidade ((BLER≤3%)
2.4 GHz	20 MHz	-99 dBm	1.4 GHz	10 MHz	-91 dBm (~10 Mbps)
	10 MHz	-103 dBm		10 MHz	-96dBm ((5Mbps)
	5 MHz	-104 dBm		5 MHz	-82dBm ((10Mbps)
	3 MHz	-106 dBm		5 MHz	- 91 dBm ((5Mbps)
1.4 GHz	20 MHz	-100 dBm		3 MHz	-86dBm ((5Mbps)
	10 MHz	-103 dBm		3 MHz	-97dBm ((2Mbps)
	5 MHz	-104 dBm		2MHz	-84dBm ((2Mbps)
	3 MHz	-106 dBm	800 MHz	10 MHz	-91 dBm (~10 Mbps)
800 MHz	20 MHz	-100 dBm		10 MHz	-97dBm ((5Mbps)
	10 MHz	-103 dBm		5 MHz	-84dBm ((10Mbps)
	5 MHz	-104 dBm		5 MHz	-94dBm ((5Mbps)
	3 MHz	-106 dBm		3 MHz	-87dBm ((5Mbps)
				3 MHz	-98dBm ((2Mbps)
				2MHz	-84dBm ((2Mbps)

Banda de frequência
1.4 GHz	1427.9-1447.9MHz
800 MHz	806-826 MHz
2.4 GHz	2401.5-2481,5 MHz
Modo de comunicação	Unicast, multicast, transmissão
Modo de transmissão	Complexo Duplex
Modo de rede	Roteamento dinâmico	Atualizar automaticamente as rotas com base nas condições de ligação em tempo real
Controle da rede	Monitoramento do Estado	Estado da ligação /rsrp/snr/distância/travagem de ligação ascendente e descendente
Gestão do sistema	WATCHDOG: todas as exceções a nível do sistema podem ser identificadas, redefinição automática
Retransmissão	L1	Determine se deve retransmitir com base nos diferentes dados a transportar (AM/UM); retransmite HARQ
	L2	Retransmissões HARQ

RF	2 x IPX
Ethernet	3xEthernet
Porta de série	2x RS232
Potência de entrada	2* Entrada de potência (alternativa)

CONTROL DE TRANSMISSÃO DE DADOS
Interface de comando	Configuração de comando AT	Suporte à porta VCOM/UART e outras portas para configuração de comando AT
Gestão de configuração	Suporte de configuração via WEBUI, API e software
Modo de funcionamento	Modo do servidor TCP Modo cliente TCP Modo UDP Multicast UDP MQTT Modbus	● Quando definido como servidor TCP, o servidor de porta serial aguarda a ligação do computador. ● Quando definido como cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT
Taxa de Baud	1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800
Modo de transmissão	Modo de passagem
Protocolo	ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645

Mecânico
Temperatura	-40°C~+80°C
Peso	26 gramas
Dimensão	60*55*5,7 mm
Estabilidade	MTBF≥10000h
