| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6600 |
| MOQ: | 2 peças |
| preço: | negotiable |
| Tempo de entrega: | 3-7 dias úteis |
| Condições de pagamento: | T/T |

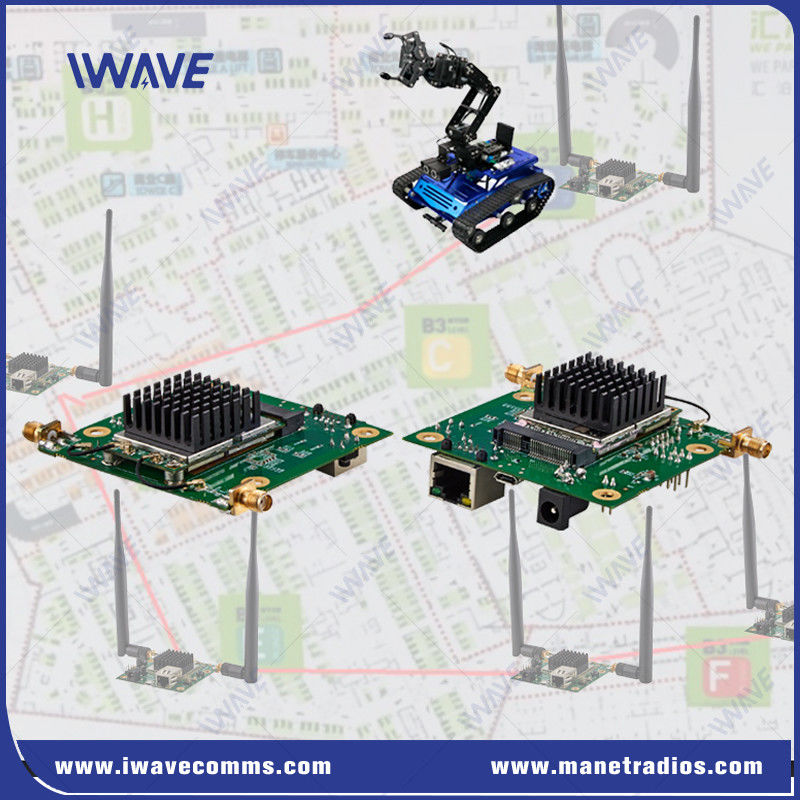

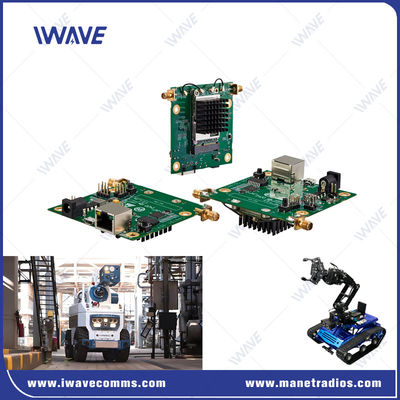

Módulo de transmissão de vídeo sem fio NLOS para robôs e UGV
Modelo:FDM-6600
NLOS Wireless Ethernet & Full Duplex TTL Serial Data Link mais forte
Introdução
O FDM-6600 é especialmente projetado com base no padrão de tecnologia TD-LTE com algoritmo avançado para alcançar uma alta sensibilidade, o que permite uma ligação sem fio robusta quando o sinal é fraco.Então, ao trabalhar em ambiente NLOS, a ligação sem fio também é estável e forte.
Características fundamentais
Configuração do nó:
Um nó mestre pode suportar até16 sub-nós, partilhando uma largura de banda total de30 Mbpspara a transmissãoVídeo 1080P.
Normas de comunicação:
Projetado com base noTD-LTEpadrão de comunicação sem fios, empregandoOFDM(Multiplexagem ortogonal por divisão de frequência) eMIMO(Multiple Input Multiple Output) tecnologias.
Opera de forma independente, sem depender da estação base de qualquer porta-aviões.
Transmissão de dados:
Suporta ambosEthernete duplex completoTTLTransmissão de dados.
A transmissão de dados de controlo tem prioridade sobre a transmissão de sinais de rede, garantindo que os comandos de controlo vitais sejam processados primeiro.
Tecnologia anti-interferência:
UtilizaTecnologia automática de salto de frequênciaAumentar a resistência às interferências, reduzindo significativamente o consumo de energia global do sistema e o tamanho do módulo.
Aplicações
O FDM-6600 é adequado para uma variedade de aplicações, incluindo:
Sistemas de vigilância: Para a monitorização de vídeo em tempo real nas operações de segurança.
Radiodifusão: Facilitar a transmissão de vídeos ao vivo na produção de meios de comunicação social.
Automatização industrial: Permitir a transmissão de dados em instalações de fabricação inteligentes.
Se precisar de mais pormenores ou secções específicas, diga-me!
Especificações
| GERAL | ||
| TECNOLOGIA | Sem fio baseado nos padrões de tecnologia TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) OpcionalCapa-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distancia | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra para terra) | |
| Capacidade | Topologia da estrela, ponto a 17-pint | |
| Alimentação | 25 dBm (2w ou 10w mediante pedido) | |
| LATENÇA | Transmissão de um salto ≤ 30 ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto de frequência automático entre bandas | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo de energia | 5 watts | |
| INTRAÇÃO DE PODER | DC5V | |
| Sensibilidade | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frequência | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Nível elétrico | 2Domínio de tensão de.85V e compatível com nível de 3V/3.3V | |
| Dados de controlo | Modo TTL | |
| Taxa de Baud | 115200bps | |
| Modo de transmissão | Modo de passagem | |
| Nível de prioridade | Quando a transmissão do sinal é interrompida, os dados de controlo serão transmitidos em prioridade | |
| Nota:1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem-sucedida, cada nó FDM-6600 pode receber dados em série. 2Se quiser distinguir entre envio, recebimento e controlo, precisa de definir o próprio formato |
||
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Alimentação | Input de corrente contínua | |
| Indicador | LED tricolor | |
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 gramas | |
| Dimensão | 7.8*10,8*2cm | |
| Estabilidade | MTBF≥10000h | |
|
|
