| Nome da marca: | IWAVE |
| Número do modelo: | FD-61MN |
| MOQ: | 2PCS |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

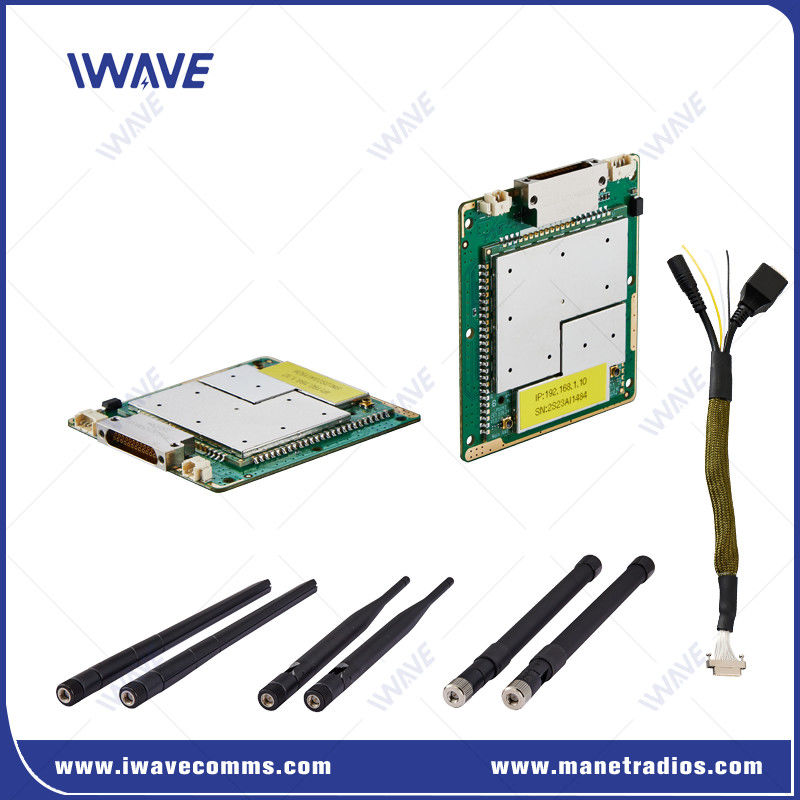

Módulo de transmissão de dados IP MESH digital de tribanda em miniatura para UAV
Introdução
O FD-61MN é um módulo de transmissão de dados Digital IP MESH de tribanda OEM em miniatura para drones, UAV, UGV, USV e outros veículos autônomos não tripulados.Este link de malha digital transmite vídeo e dados através de uma rede "sem infraestrutura" em três faixas de frequência 800Mhz selecionáveis por software, 1,4 GHz e 2,4 GHz.
Como um rádio compacto definido por software (SDR), o FD-61MN é ideal para uma variedade de drones, sistemas robóticos eOs veículos autônomos, que oferecem um alcance operacional impressionante de até 10 km. As suas capacidades de auto-formação e auto-reparação, juntamente com saltos de frequência ilimitados, garantem uma comunicação fiável,enquanto algoritmos inteligentes de lista negra baseados no tempo melhoram o seu desempenho.
Características
Padrão de comunicação:
Baseado no padrão de comunicação sem fio TD-LTE.
Opera independentemente da estação base de qualquer porta-aviões.
Serviços de dados:
Fornece ligações de comunicação sem fio para vídeo HD, dados e dados de controle serial baseados em IP.
Tecnologias anti-interferência:
Utiliza tecnologia automática de salto de frequência (FHSS).
Emprega modulação adaptativa para aumentar a resistência às interferências.
Rede Auto-Formada e Auto-Curar:
Constrói uma rede de malha em constante adaptação.
Permite que os nós se juntem ou saiam dinamicamente, garantindo a continuidade mesmo quando os nós são perdidos.
Aplicação
Links avançados de vídeo e dados sem fio
Fornece serviços de vídeo e dados HD baseados em IP para unidades táticas altamente móveis nos campos de segurança e defesa.
Formato OEM para integração de plataforma
O FD-61MN está disponível em um formato OEM (placa nua), tornando-o adequado para integração em uma ampla variedade de sistemas robóticos.
Transmissão de dados de controlo de telemetria
Capaz de receber e transmitir dados de controlo telemétrico através de endereço IP e porta, permitindo um controlo preciso de unidades individuais em sistemas multi-robóticos.
Faixa escalável
Um alcance adicional pode ser alcançado através da adição de amplificadores de reforço, melhorando as capacidades operacionais.
Especificações
| Tecnologia | Adhoc baseado no padrão tecnológico TD-LTE |
| Criptografia | ZUC/SNOW3G/AES128 Camada opcional-2 |
| Taxa de dados | Max 30Mbps ((Uplink e Downlink) |
| Faixa de comunicação | Ar para terra 10 km NLOS Terra a terra 1-3 km |
| Nodo | 16 nós |
| Potência de RF | 23dBm±2 (2w, 5w ou 10w mediante pedido) |
| Latência | Fim a fim≤5ms-15ms |
| Modulação | QPSK adaptativo, 16QAM, 64QAM |
| Anti-interferência | FHSS ((Espectro de difusão do salto de frequência) |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energia | 5 watts |
| Potência de entrada | DC5-32V |
| Dimensão | 60*55*5,7 mm |
| Peso | 26 g |
| Frequência de tribanda | 1.4G: 1420 MHz-1530 MHz |
| 800 MHz: 806 MHz-826 MHz | |
| 2.4 GHz: 2402-2481 MHz | |
| RF | 2 x IPX |
| Porta LAN | Porta Ethernet 3x |
| Comoart | 1xCOMUART |
| Potência de entrada | 1* DC5-32V |
Funções de porta serial poderosas para serviços de dados
1.Alta taxa sTransmissão de dados por porta aérea: a taxa de transmissão é de até 460800
2.Múltiples modos de funcionamento da porta serial: modo TCP Server, modo TCP Client, modo UDP, modo UDP multicast, modo de transmissão transparente, etc.
3.MQTT, Modbus e outros protocolos. Suporta o modo de rede IoT de porta serial, que pode ser usado de forma flexível para rede.Os utilizadores podem enviar com precisão instruções de controlo para outro nó (drone), cão robótico ou outra robótica não tripulada) através de um controle remoto em vez de usar o modo de transmissão ou multicast.
|
Interface de comando |
Configuração de comando AT |
API/HTTP/UART para configuração de comando AT |
|
Gestão de configuração |
Suporte à configuração através de WEBUI, API e software de gestão |
|
|
Modo de funcionamento |
Modo do servidor TCP Modo cliente TCP Modo UDP Multicast UDP MQTT Modbus |
Eu...Quando definido como um servidor TCP, o servidor de porta serial espera a conexão com o computador.
Eu...Quando definido como um cliente TCP, o servidor de porta serial inicia ativamente uma conexão com o servidor de rede especificado pelo IP de destino.
Eu...Serviço TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT
|
|
Taxa de Baud |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protocolo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, modo Pass-through |
|
|
Gestão do sistema |
Suporta a função WATCHDOG, todas as exceções no nível do sistema podem ser identificadas e redefinidas automaticamente |
|
Vídeo
|
|
