| Nome da marca: | IWAVE |
| Número do modelo: | FDM-680X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |
Anti-interferência 300 km / h Velocidade FHSS Frequência Hopping UAV Data Link
Introdução

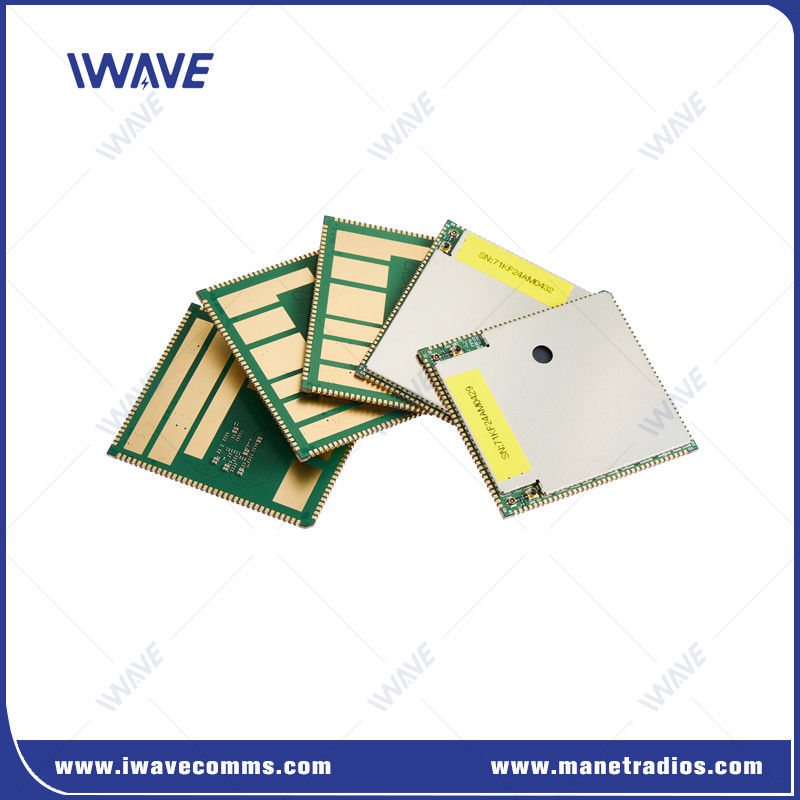

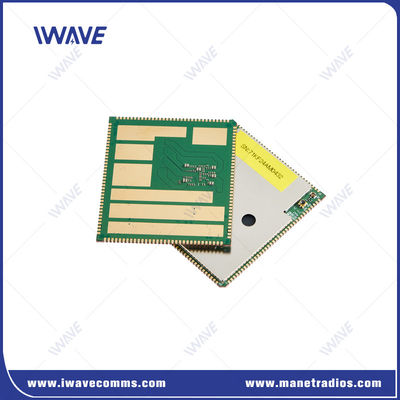

FDM-680X é um IP MESH SDR ((SoftwareDefined Radio)Ligação de dados do UAVFunciona na banda de 1,4 GHz e banda de 600 MHzPossui capacidade de rede de 63 hop e 64 nós, potência de saída de 200 MW (2x2 MIMO), taxa de dados de até 100 Mbps e criptografia AES,É muito adequado para a captura de vídeo no local e pode ser amplamente utilizado em aplicações de UAV/UGV/USV e comunicações de emergência nos domínios da protecção contra incêndio., resgate, vigilância e polícia.
Os utilizadores podem desenvolvê-lo e integrá-lo no seu próprio sistema com o apoio total da equipa IWAVE.
A IWAVE é uma empresa global de tecnologia, transformando a forma como nos comunicamos através de soluções que conectam os utilizadores de todas as formas possíveis.As nossas soluções de comunicações inovadoras permitem a capacidade de operar, partilhar e comunicar dados sem fios de largura de banda elevada, transmissão de voz e vídeo entre e entre veículos aéreos não tripulados (UAV),Veículos terrestres não tripulados (UGV) e outros sistemas de veículos não tripulados.
Vantagens deLigação de dados do UAV
Vídeo multi-cast
Em uma configuração ponto a multiponto, o FDM-680Xr fornece a capacidade de transmitir vídeo de alta qualidade para vários nós receptores
Baixa Latência
FDM-680X é projetado para aplicações robóticas confiáveis de longo alcance com informações imediatas em tempo real de nós móveis com 5-15ms de latência.
Redes resistentes
Projetado para fornecer redes resistentes, o FDM-680X vem com 566-678Mhz e opção de frequência 1420-1530Mhz.A sua frequência de trabalho irá saltar automaticamente dentro destas faixas em ambientes de interferência complexos.
Alta produtividade
O sistema fornece taxas de dados de 100 Mbps para uplink e downlink simultaneamente, permitindo uma transferência de dados eficiente em aplicações exigentes.
Poder auto-adaptável
O FDM-680X ajusta dinamicamente sua potência de transmissão e recepção com base nas condições do canal, otimizando o consumo de energia e reduzindo a interferência da rede para um desempenho mais confiável.
Aplicação deLigação de dados do UAV
|
|
 |
Especificação doLigação de dados do UAV
|
Funções |
Descrição |
Detalhes |
|
Tamanho do PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Frequência |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
Nível de potência de RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensibilidade |
1 Mbps |
1.4Ghz ((14700 ponto de frequência) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
|
600Mhz ((6200 pontos de frequência) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 ponto de frequência) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
|
|
600Mhz ((6200 pontos de frequência) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 de alta velocidade |
|
|
USB |
USB 2.0 de alta velocidade |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenas |
2 |
|
|
Potência |
VSYS |
3.7V~4.35V (sugere-se 4V) |
|
D1V8A |
1Potência de saída de.8V |
|
|
D2V85A |
2.85V Potência de saída |
|
|
VCC_D3V3 |
3.3V de potência |
|
|
5V_FEM |
Alimentação do chip RF PA |
|
|
Nodo mestre-escravo |
Configuração do nó central |
Qualquer nó na rede pode ser configurado como o nó mestre. |
|
Taxa de dados |
Todos os nós compartilham a taxa de dados de capacidade do sistema de ligação ascendente e descendente |
|
|
Capacidade |
Suporta o número de nós de rede N≥2 e até 64 nós de serviço ou 63 nós de estado IDLE. |
|
|
Modo de comunicação |
Qualquer nó na rede pode ser configurado como o nó mestre. |
|
|
Todos os nós compartilham a taxa de dados de capacidade do sistema de ligação ascendente e descendente |
||
|
Acesso |
Suporte a múltiplos nós escravos para acessar a rede Simultaneamente. |
|
|
Taxa de dados |
Todos os nós escravos e nós mestres compartilham o trabalho largura de banda em uma direcção, simultânea a montante e a jusante (20 MHz, não inferior a 100 Mbps) |
|
|
Status da ligação |
Todos os nós da rede permanecem conectados em todos os momentos. |
|
|
Controle de potência |
Adaptação de potência de transmissão. |
|
|
Acerte. |
Ambos os nós mestre e escravo suportam presets |
|
|
Potência fixa |
Configuração de potência fixa ((modificar apenas o nó mestre) |
|
|
Frequência fixa |
Configuração da frequência de bloqueio |
|
Perguntas frequentes:
Pergunta: Este UAV SDR pode suportar o modelo P2P ou P2MP?
Resposta: Sim.
Pergunta: Quantos nós suporta numa rede?
Resposta: Esta rede estrela tem um máximo de 64 nós, e a rede Mesh tem um máximo de 32 nós
|
|
