| Nome da marca: | IWAVE |
| Número do modelo: | FD-680X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |
Transmissor de dados de vídeo e telemetria de frequência de salto para sistemas não tripulados
Introdução
O FDM-680X Unmanned Systems é construído com base na arquitetura avançada FPGA 2.0, incorporando tecnologias de multi-forma de onda, ultra-banda larga e salto de frequência de alta velocidade.Possui MIMO (Multiple Input Multiple Output) capacidades de dupla recepção e dupla transmissão, que melhoram consideravelmente o alcance e a fiabilidade da transmissão de dados.fornecer comunicação ininterrupta mesmo durante manobras de alta velocidade de até 300 km/h.

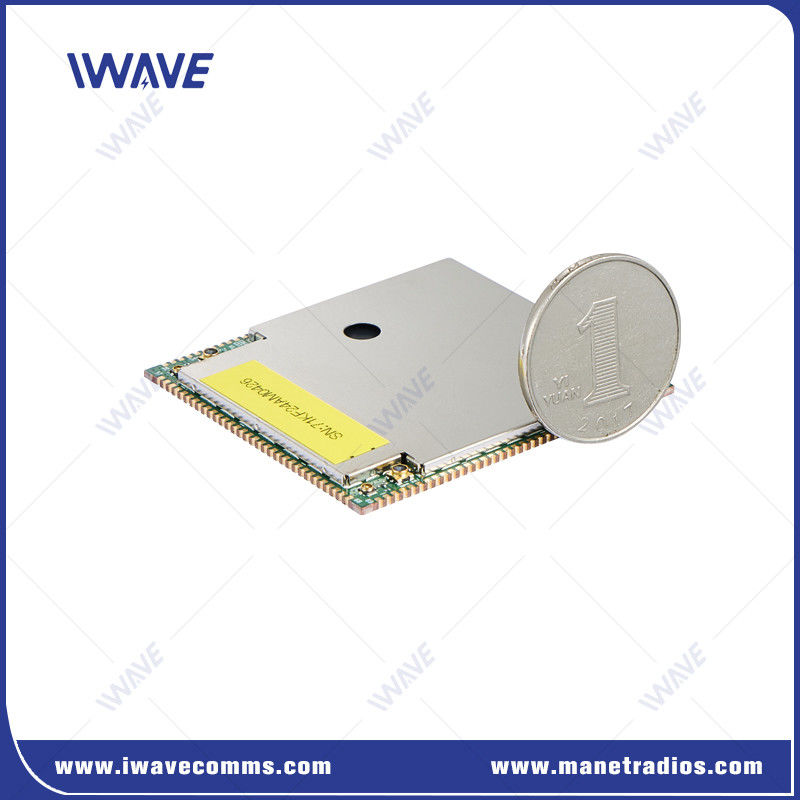

O tamanho de 52*46*2,9mm torna-o o menor módulo de rádio OEM de banda larga e candidato ideal para integração do sistema em pequenos sistemas não tripulados para funcionar em ambientes desafiadores,como inspecção interna de edifícios ou túneis.
Vantagens deSistemas não tripulados
|
Características da rede sem fio |
Segurança | Características da transmissão | Características da camada física |
|
|
|
|
Aplicação
Veículos aéreos não tripulados (UAV)
Veículos terrestres não tripulados (UGV)
Navios de superfície autônomos (VAS)
Gestão da frota robótica
Redes de resposta a emergências
Redes Táticas Militares
Cidade inteligente
Equipas conectadas em ambientes remotos
IoT industrial (IIoT)
Comunicação veículo-a-tudo (V2X)
Drones em Enxame
Especificação doSOC sem fio
|
Funções |
Descrição |
Detalhes |
|
Tamanho do PCB |
46.58±0.15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
|
RF |
Frequência |
1.4 GHz: 1420-1530 MHz |
|
600 MHz: 566-678 MHz |
||
|
Nível de potência de RF |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Sensibilidade |
1 Mbps |
1.4Ghz ((14700 ponto de frequência) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
|
600Mhz ((6200 pontos de frequência) 20 MHz: -102 dBm 10 MHz: -100 dBm 5 MHz: -96 dBm |
||
|
5 Mbps |
1.4Ghz ((14700 ponto de frequência) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
|
|
600Mhz ((6200 pontos de frequência) 20 MHz: -95 dBm 10 MHz: -87 dBm 5 MHz: -85 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 de alta velocidade |
|
|
USB |
USB 2.0 de alta velocidade |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Antenas |
2 |
|
|
Potência |
VSYS |
3.7V~4.35V (sugere-se 4V) |
|
D1V8A |
1Potência de saída de.8V |
|
|
D2V85A |
2.85V Potência de saída |
|
|
VCC_D3V3 |
3.3V de potência |
|
|
5V_FEM |
Alimentação do chip RF PA |
|
|
Nodo mestre-escravo |
Configuração do nó central |
Qualquer nó na rede pode ser configurado como o nó mestre. |
|
Taxa de dados |
Todos os nós compartilham a taxa de dados de capacidade do sistema de ligação ascendente e descendente |
|
|
Capacidade |
Suporta o número de nós de rede N≥2 e até 64 nós de serviço ou 63 nós de estado IDLE. |
|
|
Modo de comunicação |
Qualquer nó na rede pode ser configurado como o nó mestre. |
|
|
Todos os nós compartilham a taxa de dados de capacidade do sistema de ligação ascendente e descendente |
||
|
Acesso |
Suporte a múltiplos nós escravos para acessar a rede Simultaneamente. |
|
|
Taxa de dados |
Todos os nós escravos e nós mestres compartilham o trabalho largura de banda em uma direcção, simultânea a montante e a jusante (20 MHz, não inferior a 100 Mbps) |
|
|
Status da ligação |
Todos os nós da rede permanecem conectados em todos os momentos. |
|
|
Controle de potência |
Adaptação de potência de transmissão. |
|
|
Acerte. |
Ambos os nós mestre e escravo suportam presets |
|
|
Potência fixa |
Configuração de potência fixa ((modificar apenas o nó mestre) |
|
|
Frequência fixa |
Configuração da frequência de bloqueio |
|
|
|
