| Nome da marca: | IWAVE |
| Número do modelo: | FD-780X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |

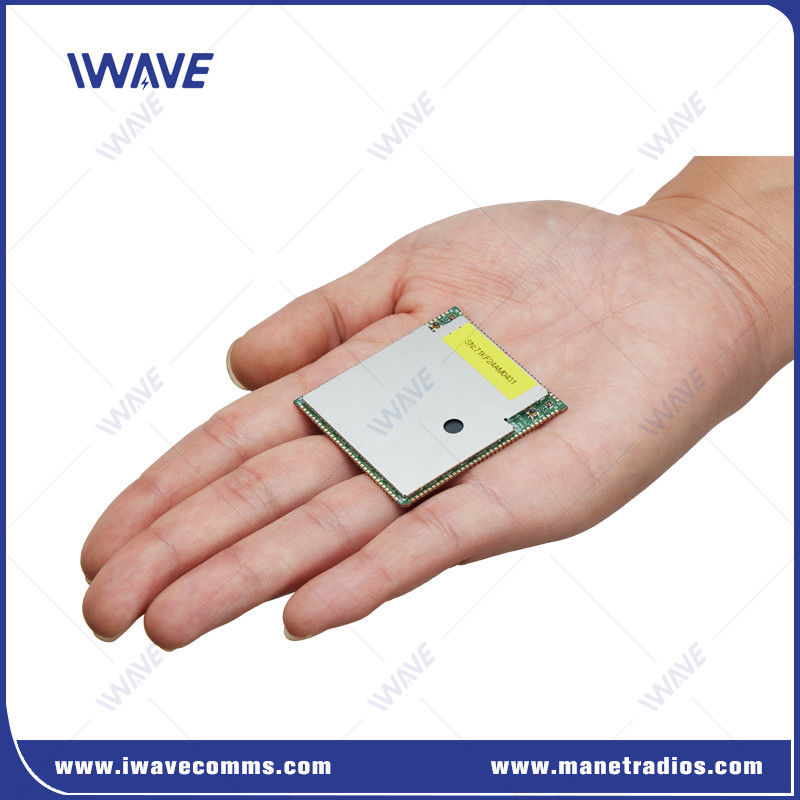

1.4GHz Long Distance FHSS FPGA Mesh Long Range Data Link Module para Enxame de UAV
Introdução
O FD-780X é um link de dados de longo alcance SDR Mesh que utiliza uma solução FPGA.Seleção automática da frequência ideal na presença de interferências eletromagnéticasEsta tecnologia permite a auto-organização e transmissão da rede de banda larga em cenários complexos.como em UAVs em movimento ou USVsÉ usado principalmente para interconexão multimídia entre drones e estações de base, além de servir como um nó de retransmissão Mesh.Os utilizadores podem desenvolvê-lo com o seu próprio sistema e o IWAVE irá oferecer desenho de pegadaO documento esquemático de referência para o seu desenvolvimento.
Vantagens deligação de dados de longo alcance
|
|
|
Aplicação
 |
|
|
Especificação doTransmissor de vídeo sem fio
|
Elementos de função |
Descrição |
Detalhes |
|
PCB |
placa de interface unilateral |
Intervalo de tolerância: 460,58 ± 0,15 mm 520,00±0,15 mm 20,90±0,10 mm |
|
RF |
Banda de RF 1 |
1420-1530 MHz |
|
Banda de RF 2 |
566-678 MHz |
|
|
Nível de potência |
1.4G 23dBm±2 |
|
|
600 MHz 23 dBm±2 |
||
|
Sensibilidade (1Mbps) |
1.4G ((14700 canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
|
|
600M(6200canal) 20 MHz -102 dBm 10 MHz -100 dBm 5 MHz -96 dBm |
||
|
Interface |
UART |
3 |
|
HSIC |
USB 2.0 de alta velocidade |
|
|
USB |
USB 2.0 de alta velocidade |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Potência |
VSYS |
3.7V~4.35V,Sugerir 4,0 V (entrada) |
|
D1V8A |
1.8V de saída |
|
|
A2V85A |
2Saída de.85V |
|
|
VCC_D3V3 |
3.3V de saída |
|
|
5V_FEM |
Fonte de alimentação do chip RF PA (Input) |
|
|
Rede |
Modo de rede |
Rede Ad Hoc Sem Centro |
|
Capacidade |
Máximo 32 nós |
|
|
Amêndoas |
Suporte a topologia de roteamento multi-hop, até 31 hop |
|
|
Comunicação |
Suporta modos de transmissão unicast, multicast e broadcast. |
|
|
Taxa de dados |
Todos os nós se comunicam e compartilham a largura de banda de trabalho, e a taxa máxima é de 100Mbps |
|
|
Sincronização do tempo |
Independente do relógio externo, auto-sincronizado |
|
|
Controle de potência |
Todos os nós ajustam adaptativamente a potência de transmissão |
|
|
Fusão da sub-rede |
Suporte para dividir uma rede em várias redes |
|
|
Velocidade de movimento |
Suporte máximo 300 km/h |
|
|
Retransmissão |
HARQ Retransmissão |
|
|
Anti-bloqueio |
Suporta salto de frequência dinâmico dentro e através de faixas de frequência |
Serviço OEM/ODM:
Se você quiser exibir seu próprio LOGO de marca nos produtos, como cabo, saco de pacote, rótulo ou em qualquer lugar.
Embalagem:
Segundo a Stardard Export Packing.
Caixa de cartão, caixa de madeira, palete de madeira.
Transporte marítimo:
- Expressos internacionais como UPS, TNT, DHL, etc.
- Aeronaves internacionais: CA, AA, EA, etc.
- Por mar.
|
|
