| Nome da marca: | IWAVE |
| Número do modelo: | FDM-660X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |

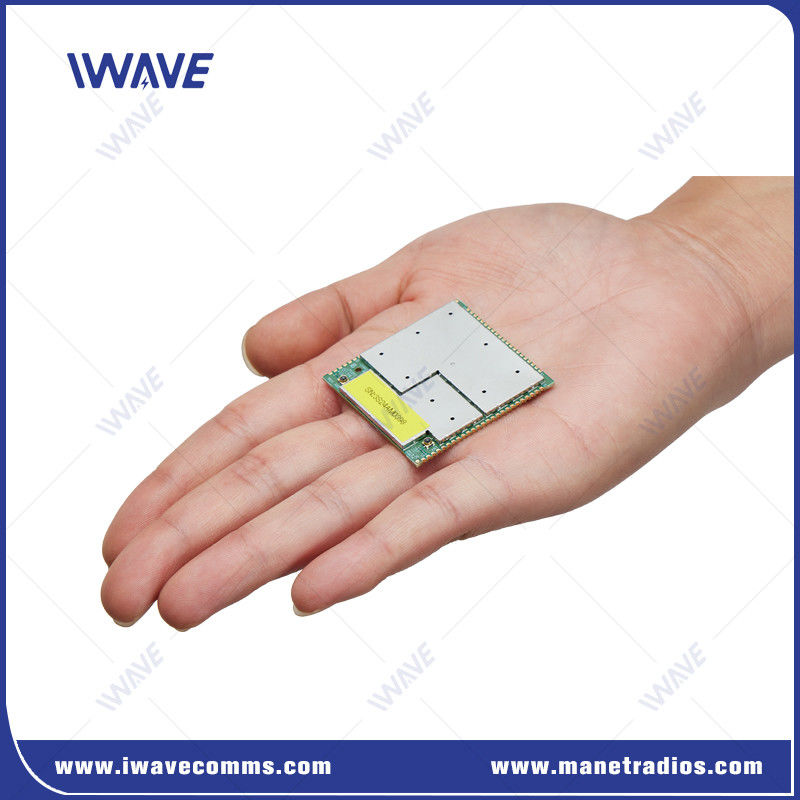

Módulo receptor de transmissor de vídeo sem fio de longo alcance
Introdução
O FDM-660X é um módulo de transmissão de vídeo sem fio PtMP que funciona na banda UHF, banda L e banda S. Suporta taxa de dados de até 30Mbps,é um nó sem fio IP leve que é adequado para a transmissão de vídeo no local e pode ser usado em aplicações de UAV e comunicações de emergência nos campos da proteção contra incêndio, resgate, vigilância, polícia e, etc.
O FDM-660X é implementado com base na arquitetura de rádio definida por software e adota uma forma de onda auto-desenvolvida,Códecs de canais e protocolos de rede estelares eficientes e outras tecnologias para combater ambientes de canais complexosRealiza a transmissão de serviços de banda larga entre pontos móveis e pontos fixos, como soldados individuais, veículos e drones, em cenários complexos, com pequeno tamanho e baixo consumo de energia.
Vantagens deTransmissor de vídeo(FDM-660X)
|
|
 |
Especificação doTransmissor de vídeo
| Transmissão | Dispositivo de aquisição de imagem do módulo de controlo principal para aquisição e codificação de dados | Câmara |
| O módulo de controlo principal envia os dados codificados para o FD-610X através da interface USB ou HSIC | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| O FD-610X envia os dados de imagem codificados para o receptor através da interface aérea. | ||
| Recepção | A extremidade receptora do FD-610X recebe os dados de imagem codificados e depois transmite-os de forma transparente para o módulo de controlo principal. | |
| O FD-610X envia dados para o módulo de controlo principal através de uma interface USB ou HSIC. | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| Após o módulo de controlo principal receber os dados, realiza a decodificação e a exibição da imagem. | ||
| Tamanho do PCB | 43.40*45.00*3.00mm | |
| RF | Frequência | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potência de RF | 25 dBm | |
| Sensibilidade (Acesso) |
2.4Ghz ((24415 canal) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Acesso |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Acesso | |
| 800Mhz ((8160 canal) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Acesso | |
| Interface | OUAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 de alta velocidade | |
| Estados Unidos | USB 2.0 de alta velocidade | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenas | 2 |
Perguntas frequentes
1Podemos monitorar a temperatura do módulo usando a interface da web?
Não havia nenhuma função para consultar a temperatura do módulo.
2Este modelo suporta IP mesh?
Este modelo suporta ponto a múltiplos pontos. Um nó mestre pode suportar 32 nós escravos Há três versões: 20km, 50km e 150km de acordo com a construção diferente do amplificador de potência.
|
|
