| Nome da marca: | IWAVE |
| Número do modelo: | FDM-660X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |

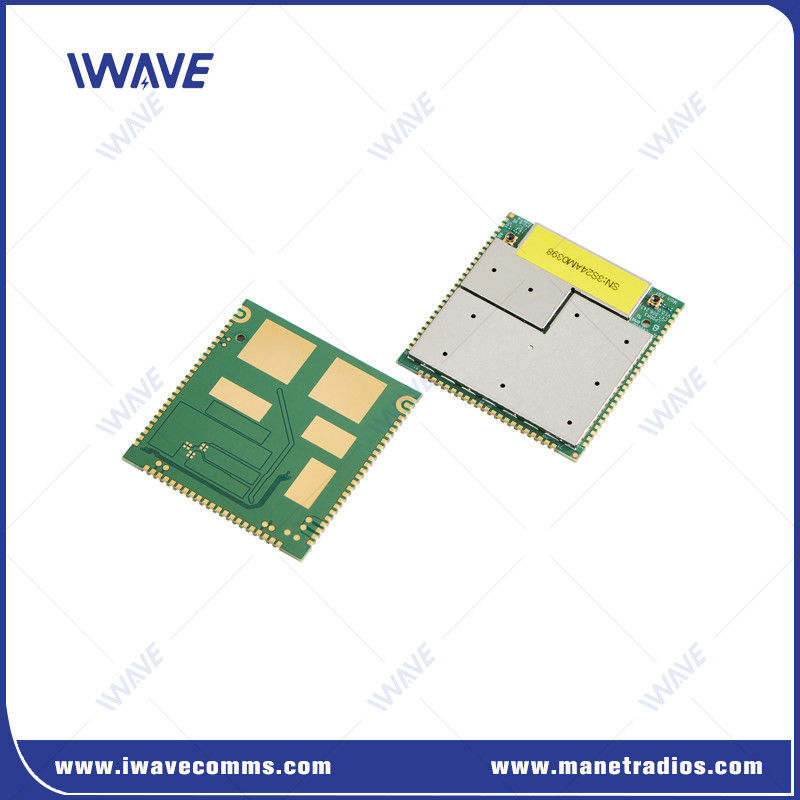

TDD OFDM Dois caminhos Wireless Video Data RC Control Link SDR Module Board
Introdução
Aproveitando a topologia avançada de estrelas IP e o salto de frequência de alta velocidade, o FDM-6800 se destaca em ambientes desafiadores.É perfeitamente adequado para uma ampla gama de aplicações, incluindo sistemas tripulados e não tripulados, bem como usos comerciais e táticos.
A IWAVE especializa-se no desenvolvimento de soluções de rede sem fio de nível industrial, com foco em tecnologias de malha e ponto-a-multiponto para sistemas robóticos.os rádios sem fio de longo alcance são projetados para uma variedade de aplicações, incluindo UAVs, UGVs, AMRs, robótica móvel, equipas conectadas e setores governamentais/defesa.O IWAVE permite aos utilizadores resolver desafios complexos através da construção de redes de comunicação adaptáveis com sistemas não tripulados.
Vantagens deMódulo de DEG(FDM-660X)
|
Apoio mestre-escravo:Um nó mestre pode gerir até32nós escravos. Comunicação ar-terran: Fornece até 20 km de vídeo sem fio, MAVLink e transmissão de dados de telemetria. Transmissão fora da linha de visão (NLOS):Transmissão móvel de 1 a 3 km em ambientes NLOS. Anti-interferência:Características Espectro de Propagação de Salto de Frequência (FHSS) dentro e através das faixas de frequência para resistência a interferências. Três...Suporte de banda: Bandas de frequência selecionáveis em800 MHz e 1,4 GHz e 2,4 GHz. Interfaces versáteis:Inclui RJ45, TTL, RS232, RS485, RS422 e SBUS (Customizable). Rádio definido por software (SDR):Operação baseada em páginas web intuitiva para facilidade de utilização e gestão. Software de monitorização de rede:Monitorização em tempo real da SNR, RSSI, topologia dos nós e distância entre nós. |
 |
Especificação do módulo de telemetria
| Transmissão | Dispositivo de aquisição de imagem do módulo de controlo principal para aquisição e codificação de dados | Câmara |
| O módulo de controlo principal envia os dados codificados para o FD-610X através da interface USB ou HSIC | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| O FD-610X envia os dados de imagem codificados para o receptor através da interface aérea. | ||
| Recepção | A extremidade receptora do FD-610X recebe os dados de imagem codificados e depois transmite-os de forma transparente para o módulo de controlo principal. | |
| O FD-610X envia dados para o módulo de controlo principal através de uma interface USB ou HSIC. | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| Após o módulo de controlo principal receber os dados, realiza a decodificação e a exibição da imagem. | ||
| Tamanho do PCB | 43.40*45.00*3.00mm | |
| RF | Frequência | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potência de RF | 25 dBm | |
| Sensibilidade (Acesso) |
2.4Ghz ((24415 canal) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Acesso |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Acesso | |
| 800Mhz ((8160 canal) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Acesso | |
| Interface | OUAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 de alta velocidade | |
| Estados Unidos | USB 2.0 de alta velocidade | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenas | 2 |
Perguntas frequentes
1Quanta corrente absorve o módulo?
O consumo de energia é de cerca de 4W.
A corrente é igual ao consumo de energia dividido pela tensão de alimentação
4 / 12 = 0,33A, se você está em uma fonte de 12 volts.
2Preciso do módulo de dados de vídeo sem fio com alcance de transmissão de 150 km, qual faixa de frequência é melhor?
Existem duas versões na faixa de frequências diferentes.
A faixa de frequência da primeira versão é de 1420 MHz a 1530 MHz, com 110 MHz de largura de frequência para FHSS.
A faixa de frequência da segunda versão é de 806 MHz a 826 MHz ou 1420 MHz ~ 1530 MHz, com apenas 20 MHz ou 40 MHz de largura de frequência para FHSS.
O nosso engenheiro recomendou que escolhasse a primeira versão, pois pode fornecer pontos mais frequentes para escolher quando o sinal é fraco ou interferido.
|
|
