| Nome da marca: | IWAVE |
| Número do modelo: | FDM-660X |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T, L/C, D/P |

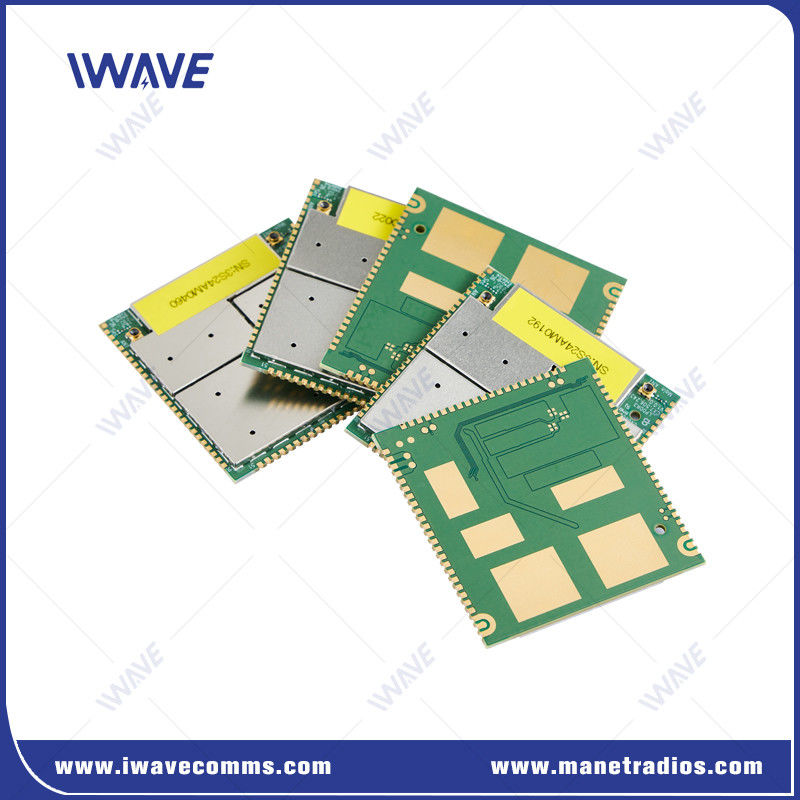

Módulo de radiotelemetria de longo alcance com espectro de difusão de salto de frequência
Introdução
O FDM-660X é um dispositivo IP PtMP compacto de 200 MW, otimizado para comunicações de longo alcance e missões aéreas de alta taxa de dados.configurações de maior potência, como um modelo de 10W com PA, pode atingir 100-150 km de ligação sem fio.
Este sistema aproveita a arquitetura FPGA, suporta funcionalidade de forma de onda múltipla, operação de banda ultra larga e salto de frequência de alta velocidade em uma topologia estelar.É capaz de lidar com a transmissão de dados e vídeo em várias configurações, incluindo as configurações ponto-a-ponto, ponto-a-multiponto e multiponto-a-multiponto.
Vantagens deMódulo de telemetria(FDM-660X):
Transmissão NLOS longa:Capaz de comunicar de forma estável entre sistemas terrestres a distâncias compreendidas entre 500 m e 3 km em condições de não-linha de visão (NLOS).
Suporte para movimentos de alta velocidade:O FDM-660X mantém uma ligação de comunicação estável mesmo a velocidades de até 300 km/h, tornando-o ideal para plataformas de alta velocidade.
Alta produtividade:Alcança velocidades de ligação ascendente e descendente entre 80Mbps e 100Mbps simultaneamente, garantindo altas taxas de transferência de dados para aplicações exigentes.
Autodirecionamento de energia:O dispositivo ajusta automaticamente a sua potência de transmissão e recepção com base nas condições do canal em tempo real, otimizando o consumo de energia e reduzindo as interferências em toda a rede.
Especificação do módulo de telemetria
| Transmissão | Dispositivo de aquisição de imagem do módulo de controlo principal para aquisição e codificação de dados | Câmara |
| O módulo de controlo principal envia os dados codificados para o FD-610X através da interface USB ou HSIC | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| O FD-610X envia os dados de imagem codificados para o receptor através da interface aérea. | ||
| Recepção | A extremidade receptora do FD-610X recebe os dados de imagem codificados e depois transmite-os de forma transparente para o módulo de controlo principal. | |
| O FD-610X envia dados para o módulo de controlo principal através de uma interface USB ou HSIC. | Interface física USB/HISC, logicamente virtual numa placa de rede | |
| Após o módulo de controlo principal receber os dados, realiza a decodificação e a exibição da imagem. | ||
| Tamanho do PCB | 43.40*45.00*3.00mm | |
| RF | Frequência | 2.4 GHz: 2401.5-2481,5 MHz |
| 1.4 GHz: 1427,9-1467,9 MHz | ||
| 800 MHz: 806-826 MHz | ||
| Potência de RF | 25 dBm | |
| Sensibilidade (Acesso) |
2.4Ghz ((24415 canal) 20 MHz:-99 dBm 10Mhz:-103dBm 5Mhz:-104 dBm 3Mhz:-106dB |
Acesso |
| 1.4Ghz ((14379 canal) 10 MHz: - 103 dBm 5Mhz:-104 dBm 3Mhz:-106 dBm |
Acesso | |
| 800Mhz ((8160 canal) 10 MHz: - 103 dBm 5Mhz:-106 dBm 3Mhz:-108 dBm |
Acesso | |
| Interface | OUAR | 1 |
| COM-UART | 1 | |
| HSIC | USB 2.0 de alta velocidade | |
| Estados Unidos | USB 2.0 de alta velocidade | |
| I2C | 1 | |
| GPIO | 6 | |
| JTAG | 1 | |
| Antenas | 2 |
Perguntas frequentes
1Quanta corrente absorve o módulo?
O consumo de energia é de cerca de 4W.
A corrente é igual ao consumo de energia dividido pela tensão de alimentação
4 / 12 = 0,33A, se você está em uma fonte de 12 volts.
2Preciso do módulo de dados de vídeo sem fio com alcance de transmissão de 150 km, qual faixa de frequência é melhor?
Existem duas versões na faixa de frequências diferentes.
A faixa de frequência da primeira versão é de 1420 MHz a 1530 MHz, com 110 MHz de largura de frequência para FHSS.
A faixa de frequência da segunda versão é de 806 MHz a 826 MHz ou 1420 MHz ~ 1530 MHz, com apenas 20 MHz ou 40 MHz de largura de frequência para FHSS.
O nosso engenheiro recomendou que escolhasse a primeira versão, pois pode fornecer pontos mais frequentes para escolher quando o sinal é fraco ou interferido.
|
|
