| Nome da marca: | IWAVE |
| Número do modelo: | FD-6100 |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 3-5 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |
Módulo de malha IP sem fio OEM para transmissão de vídeo HD para UAV e UGV
Introdução
O FD-6100 fornece transmissão de dados de rede de auto-organização MESH altamente integrada, e é caracterizado com rede automática, roteamento automático, modulação automática de frequência,cura automática, e anti-interferência. Ao mesmo tempo, o seu baixo consumo de energia e tamanho mini satisfazem as necessidades de aplicação variada, tais como produção industrial, comunicação de emergência, transmissão de imagem,vigilância sem condutor e vídeo.
Com base no chipset SOC maduro e no padrão de comunicação sem fio TD-LTE, o FD-6100 suporta a rede MESH Ad-Hoc e não depende da rede pública.Adota tecnologias OFDM e MIMO para suportar múltiplas larguras de banda:3MHz/5MHz/10MHz/20MHz. Seu projeto de arquitetura de sistema plano pode efetivamente reduzir o atraso do sistema, melhorar a capacidade de transmissão do sistema para alcançar uma longa distância de transmissão,grande capacidade de transferência de dados e forte capacidade anti-interferência.
Aplicação
|
|
| GERAL | ||
| TECNOLOGIA | MESH baseado no padrão de tecnologia sem fio TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) OpcionalCapa-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distancia | 10km ((Aeroporto para terra) 500m-3km ((NLOS Terra para terra) | |
| Capacidade | 16 nós | |
| Alimentação | 23dBm±2 (2w ou 10w mediante pedido) | |
| LATENÇA | Transmissão de um salto ≤ 30 ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto de frequência automático entre bandas | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo de energia | 5 watts | |
| INTRAÇÃO DE PODER | DC12V | |
| Sensibilidade | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frequência | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Nível elétrico | 2Domínio de tensão de.85V e compatível com nível de 3V/3.3V | |
| Dados de controlo | Modo TTL | |
| Taxa de Baud | 115200bps | |
| Modo de transmissão | Modo de passagem | |
| Nível de prioridade | Prioridade superior à da porta de rede Quando a transmissão do sinal Se o número de casos for elevado, os dados de controlo serão transmitidos em prioridade. |
|
| Nota:1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem-sucedida, cada nó FD-6100 pode receber dados em série. 2Se quiser distinguir entre envio, recebimento e controlo, precisa de definir o formato por si próprio. |
||
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 gramas | |
| Dimensão | 7.8*10,8*2cm | |
| Estabilidade | MTBF≥10000h | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Alimentação | Input de corrente contínua | |
| Indicador | LED tricolor | |

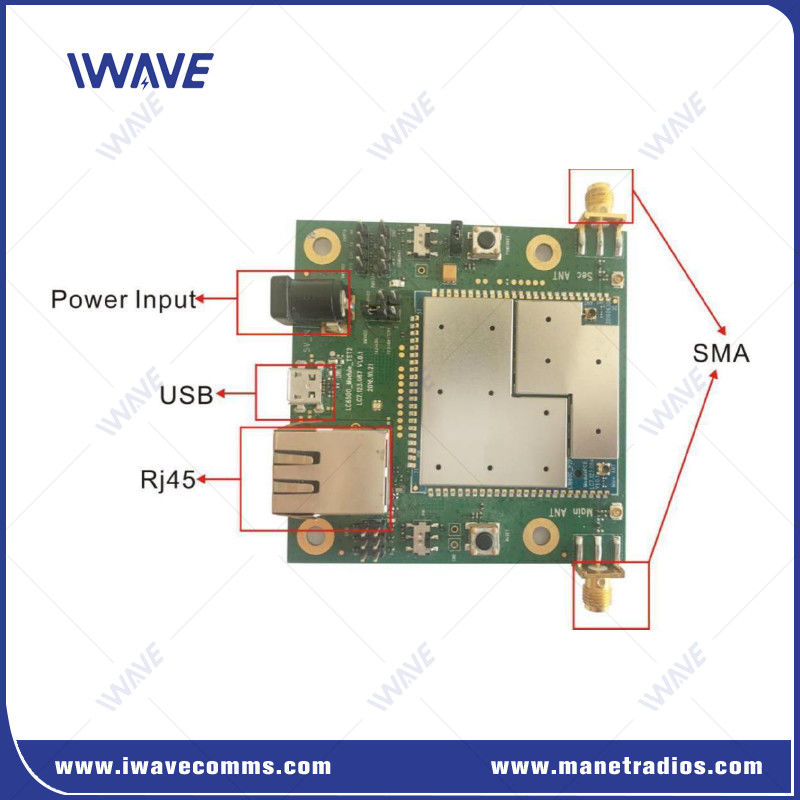

Interface
Vídeo
|
|
