| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6800 |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | T/T |
20 km FPGA UAV Telemetry Video Data Link
Introdução
O FDM-6800 é um dispositivo de transmissão de dados de banda larga 2X2 MIMO. Ele suporta uma variedade de atribuição de largura de banda e função de comunicação IP, permitindo a criação de uma LAN sem fio local.Com a sua transmissão de dados bidireccional e design leve, é adequado para o controlo de telemetria de pequenos UAV e aquisição de vídeo de baixa latência.
Pesando apenas 33g, consumindo apenas 5W de consumo de energia, mas fornecendo 200mW de potência de saída, o FDM-6800 é ideal para aplicações UxV críticas de tamanho e peso,oferecendo o SWaP de uma solução de placas nuas.

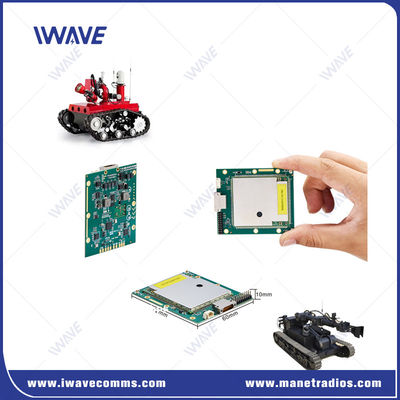

O FDM-6800 está disponível em formato OEM (bare board) para integração de plataforma.
Aplicação
O FDM-6800 funciona simultaneamente nas faixas de freqüência dupla de 600 MHz e 1,4 GHz. Os utilizadores podem selecionar manualmente a frequência de trabalho através da nossa gestão de rede.Os utilizadores também podem activar a função de salto de frequência, neste momento, o FDM-6800 funcionará em ambas as bandas. Uma vez interferido, ele irá rapidamente e automaticamente saltar sua frequência de trabalho entre 600Mhz e 1.4Ghz.
Não só criamos tecnologia superior, como ajudamos a tirar o máximo dela, funcionalidade pronta, suporte contínuo, pesquisa e desenvolvimento incansáveis.
Características

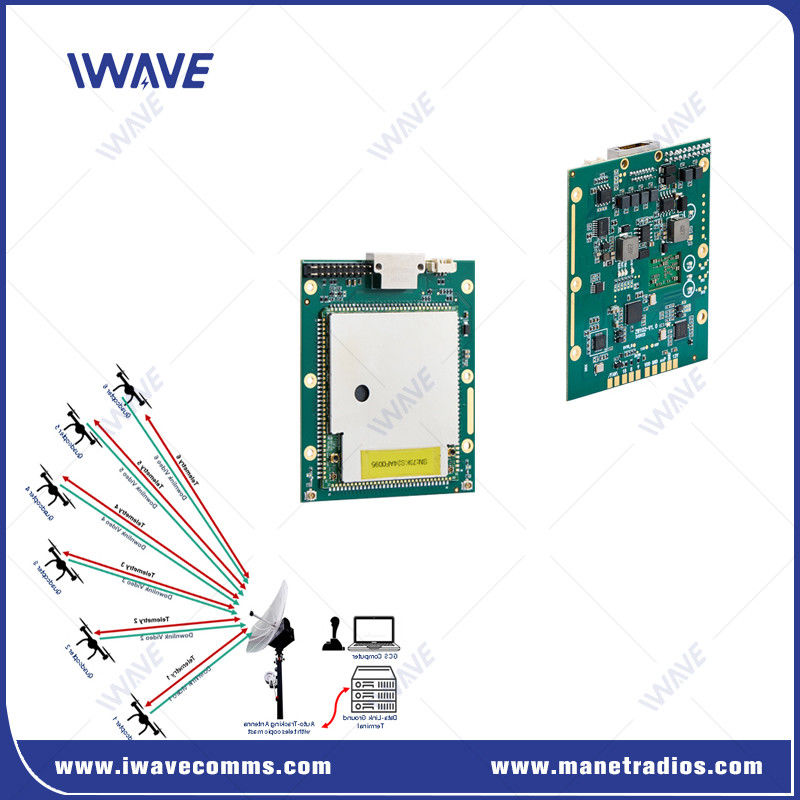

Um nó mestre suporta 64 nós escravos
Transmissão sem fio de dados de vídeo, mavelink e telemetria de 20 km de ar para terra
Apoio à transmissão móvel sem linha de visão (NLOS) de 1-3 km
FHSS dentro das bandas e através das bandas para evitar interferências
Banda dupla selecionável de 600 MHz e 1,4 GHz
Salto de frequência de 600 MHz para 1,4 GHz para evitar interferências
Dimensões pequenas, peso leve, fácil de instalar
Projeto de combinação modular altamente integrada
RJ45/TTL/RS232/RS485/RS422/SBUS (Customizável)
Rádio definida por software, SDR, fácil funcionamento da página web
Software de gestão de rede para monitorizar a SNR, RSSI, topologia e a distância entre os nós.
O documento API está disponível para integrado na plataforma de terceiros.
Especificações
| Tecnologia | Sem fio baseado no padrão de tecnologia TD-LTE |
| Criptografia | ZUC/SNOW3G/AES(128) Camada opcional-2 |
| Taxa de dados | Até 100 Mbps ((Uplink e Downlink) |
| Faixa de comunicação | Ar para terra 20 km NLOS Terra a terra 1-3 km |
| Nodo | 64 nós |
| MIMO | 2x2 MIMO |
| Potência de RF | 23dBm±2 (2w, 5w ou 10w mediante pedido) |
| Latência | Fim a fim≤5ms-15ms |
| Modulação | QPSK adaptativo, 16QAM, 64QAM |
| Anti-interferência | FHSS ((Espectro de difusão do salto de frequência) |
| Largura de banda | 1.4Mhz/3Mhz/5Mhz/10MHz/20Mhz/40Mhz |
| Consumo de energia | 5 watts |
| Potência de entrada | DC5-32V |
| Dimensão | 72*60*10 mm |
| Peso | 33 g |
| Frequência de banda dupla | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| RF | 2 x IPX |
| Porta LAN | Porta Ethernet 3x |
| Comoart | 2xCOMUART |
|
|
