| Nome da marca: | IWAVE |
| Número do modelo: | FD-7802WG |
| MOQ: | 2 |
| Tempo de entrega: | 2 semanas |
| Condições de pagamento: | T/T |
Rádio IP MESH portátil de banda larga para transmissão de vídeo em NLOS
Descrição do produto
O FD-7802WG é um rádio IP MESH portátil de banda larga que usa tecnologia de rede ad hoc de banda larga sem fio.Adota um modo de trabalho de dupla frequência e de modo dual-mode e suporta ambos os modos de rede star e ad hoc Pode fornecer canais de transmissão IP transparentes para aplicações de camada superior, como vídeo, voz e dados.
O FD-7802WG negocia automaticamente rotas através da camada de ligação entre todos os nós.Pode estabelecer rapidamente uma rede de comunicação a qualquer momento e em qualquer lugarO Broadband Handheld IP MESH Radio adota um módulo de comunicação central desmontável e um projeto de bateria desmontável.leve e compacto, baixo consumo de energia e largura de banda elevada.Ele atende às necessidades portáteis de soldados ao ar livre e individuais e pode ser amplamente usado em comunicações de emergência, implantação rápida, levantamentos de campo, operações subterrâneas e outras indústrias.
O FD-7802WG fornece interface Ethernet com fio e porta serial de dados, etc., o que facilita o acesso de outros terminais móveis à rede.O rádio IP MESH portátil de banda larga também pode fornecer uma variedade de módulos de acessórios, como o módulo de codificação de vídeo e imagem, módulo de voz integrado, módulo sem fios WLAN, módulo de posicionamento SIG ou módulo de gateway de rede pública, etc., para satisfazer vários requisitos de aplicação em diferentes cenários.
Destaque das vantagens
Suporte para 64 nós. Qualquer nó pode comunicar livremente
Suporte à rápida implantação de operações.Rápido implantação de uma rede privada para comunicação em grupo em 5 minutos.A bateria pode ser rapidamente removida e substituída
Roteamento inteligente. A rede muda automaticamente de rota com base em fatores como o número de transceptores e o ambiente do canal
A topologia da rede é variável. A topologia pode ser trocada entre topologias lineares, estrelas e malhas ou múltiplas topologias coexistentes.
Potência adaptativa.De acordo com as condições do canal, ajuste de forma adaptativa a potência de transmissão e recepção para reduzir o consumo de energia e as interferências da rede
Especificações
| Posições | Especificações |
| Frequência | 600 MHz/800 MHz/1,4 GHz/banda dupla |
| Tecnologia | Tecnologia sem fio baseada no TD-LTE |
| Modulação | Suporte ao QPSK/16QAM/64QAM e a outros métodos de modulação |
| Canal sem fio | Suporte ao MIMO 3T3R |
| Potência | 2W/ 5W |
| Sensibilidade | ¢-103dBm@10MHz |
| Largura de banda do canal sem fio | Suporte a 3MHz/5MHz/10MHz/20MHz/40MHz (modo de agregação de portadoras de CA) |
| Capacidade anti-interferência | Apoio à tecnologia de salto de frequência dinâmico |
| Latência | Retardo de transmissão de dados através da interface aérea < 30 ms |
| Criptografia | Suporte à criptografia de camada 2, ZUC, SNOW3G, AES três métodos de criptografia opcionais |
| Propagação | 100 Mbps |
| Capacidades de rede | Modo híbrido Star + MESH/rede em cadeia (facultativo) |
| Distância de comunicação | 0-10 km (transmissão na linha de visão, a distância real depende do ambiente de transmissão) |
| Capacidade da rede | ¢ 64 nós |
| Capacidade em cascata | 6 saltos |
| Função de transmissão de dados | Suporte à transmissão de dados com base em pacotes IP |
| Transmissão de vídeo | Suporte à transmissão de imagem de alta definição 1080p, adaptação de fluxo de código H.264/H.265 |
| Transmissão da porta em série | Suporte a conversão de dados de porta serial e dados IP e suporta Modbus, MQTT, HTTP e outros protocolos de comunicação serial |
| Tempo de arranque | Não mais de 60 anos |
| Tempo de criação de redes | Não mais de 90 anos |
| Atualização da versão | Atualização e substituição da versão de suporte ao dispositivo |
| Alimentado por | Adaptador DC 12V / AC / bateria de lítio de grande capacidade |
| Luzes indicadoras | Indicação da qualidade da fonte de alimentação e da rede |
| Antenas | Antenna omnidirecional de 2dBi padrão |
| desenho removível | Modulo de comunicação sem fios e bateria removível |
| Duração da bateria | O tempo de trabalho contínuo é de 4 horas |
| Interface do dispositivo | Interface de tomada de energia da tomada de energia da tomada de energia da tomada de energia da tomada de energia da tomada de energia da tomada de energia * 1 |
| Interface de tomada de tomada de avião da porta Ethernet * 2 | |
| Interface de ligação de portos sérios de dados * 1 | |
| Interface TNC RF sem fio*3 | |
| componentes periféricos | Modulo de codificação de imagem (HDMI/SDI) |
| Componentes ópticos | Modulo de processamento de voz (/VOICE CALL) |
| Modulo sem fios WLAN (2,4 GHz/5,8 GHz) | |
| Modulo de gateway de rede pública (4G/5G) | |
| Modulo de posicionamento SIG (GPS/Beidou) | |
| Peso | 2,6 kg (sem antena) |
| Tamanho | ¥260mm*130mm*100mm (excluindo a antena) |
| Temperatura de funcionamento | -20oC a 55oC |
| Temperatura de armazenamento | -40oC a 65oC |
| Intervalo de temperatura e umidade | 95% ± 3%, 40°C, não condensante |
| Proteção | IP65 |
| Instalação | De mão/mochila |
Interface

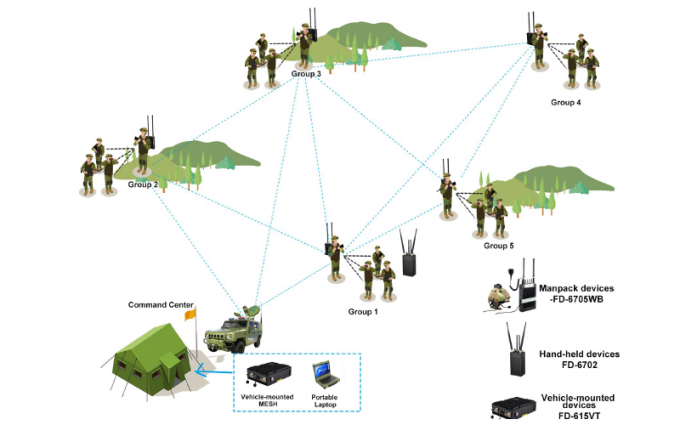

Aplicação
Cada líder de grupo usa um dispositivo de dupla frequência Manpack MESH.
No grupo, cada membro usa um dispositivo MESH portátil FD-7802WG, usa capacetes com câmeras ou microfone que podem se comunicar com os outros.
Vídeo
Vídeo
|
|
