| Nome da marca: | IWAVE |
| Número do modelo: | FD-7800 |
| MOQ: | 2 |
| preço: | negotiable |
| Tempo de entrega: | 5 a 10 dias |
| Condições de pagamento: | T/T |
NLOS 3 km Mesh Radio Module HD Transmitter de vídeo
Descrição

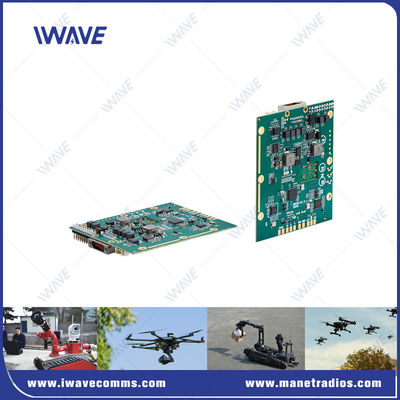

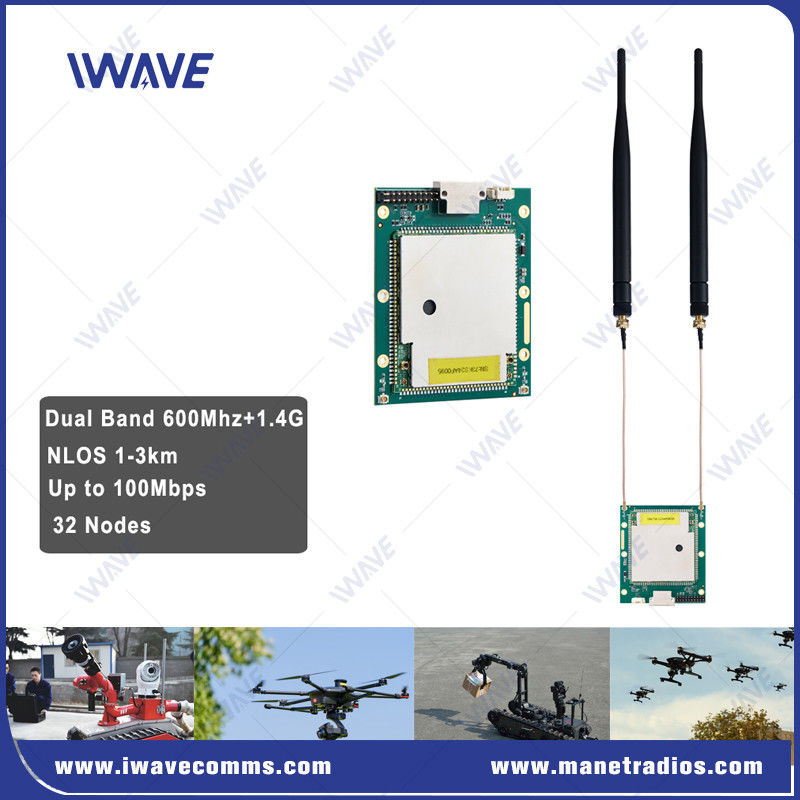

A IWAVE oferece produtos fechados e OEM para transferir dados em série sem fio. O FD-7800 possui frequência selecionável pelo usuário dentro de uma banda operacional dupla de 600Mhz ((566Mhz-678Mhz) e 1.4Ghz(1420-1530Mhz) e larguras de banda programáveis (1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz).IWAVE também oferece comunicações de alta potência (até 10W) para fornecer uma ligação sem fio robusta em distâncias muito longas.O FD-7800 está disponível em formato OEM (placa nua) para integração de plataforma para criar uma plataforma avançada., a rede móvel ad hoc (MANET) escalável e eficiente.
Características fundamentais
O dispositivo pode ser equipado com módulo de codificação de vídeo, módulo de voz integrado, módulo sem fios WLAN,Modulo de posicionamento SIG ou módulo de gateway de rede pública para satisfazer os requisitos de aplicação de diferentes cenários.
O FD-7800 adota a tecnologia CA do LTE-A. Em comparação com o modo MIMO, o modo CA não tem restrições na localização e espaçamento da instalação das antenas, o que torna a implantação mais flexível.
Adota a tecnologia de salto de frequência automático para anti-interferência reduzir muito o consumo de energia do sistema e o tamanho do módulo.
O design em miniatura, leve e robusto permite que o FD-7800 seja um candidato ideal para aplicações sensíveis ao tamanho.As capacidades de longo alcance do FD-7800 permitem comunicações de vídeo e telemetria sem fio de alta qualidade.
Aplicação
Extensão sem fio Ethernet
Comunicação e gestão da frota de UGV.
Comunicação em equipa móvel
Comunicação sem fio do Enxame de UAV
Dados de telemetria sem fio
Vídeo sem fio
Sistemas de controlo para plataformas não tripuladas
Especificações
| Sem fio | |
| Tecnologia | Sem fio baseado no padrão de tecnologia TD-LTE |
| Criptografia | ZUC/SNOW3G/AES(128) Camada opcional-2 |
| Taxa de dados | Max 120Mbps ((Uplink e Downlink) |
| Faixa de comunicação | Ar para terra 10 km NLOS Terra a terra 1-3 km |
| Nodo | 32 nós |
| MIMO | 2x2 MIMO |
| Potência de RF | 23dBm±2 (2w, 5w ou 10w mediante pedido) |
| Latência | Fim a fim≤5ms-15ms |
| Modulação | QPSK adaptativo, 16QAM, 64QAM |
| Anti-interferência | FHSS ((Espectro de difusão do salto de frequência) |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz |
| Consumo de energia | 5 watts |
| Potência de entrada | DC5-32V |
| Dimensão | 72*60*10 mm |
| Peso | 33 g |
| Dados de série | RS232/TTL |
| Comunicação | Comunicação duplex completa |
| Relação de subida e descida | 2D3U/3D2U/4D1U/1D4U |
| Reconstrução automática | Reestabelecimento automático após falha de ligação/reimplementação da rede após falha de ligação |
| Frequência de banda dupla | 1.4G: 1420 MHz-1530 MHz |
| 600 MHz: 566 MHz-678 MHz | |
| Interface | |
| RF | 2 x SMA |
| Porta LAN | 2x Porta Ethernet |
| Comoart | 1xCOMUART Nível TTL 3.3V, 1 bit de início, 8 bits de dados, 1 bit de parada, sem verificação de paridade Baud Rate: 115200bps ((Default) (57600, 38400, 19200, 9600 configurável) |
| Potência de entrada | 1xDC INPUT: DC5-32V |
| Sensibilidade | |
| 1.4 GHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| 600 MHz | 20 MHz: -102 dBm |
| 10 MHz: -100 dBm | |
| 5 MHz: -96 dBm | |
| Meio Ambiente | |
| Temperatura de funcionamento | -40°C~+80°C |
Vídeo
|
|
