| Nome da marca: | IWAVE |
| Número do modelo: | FDM-66MN |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

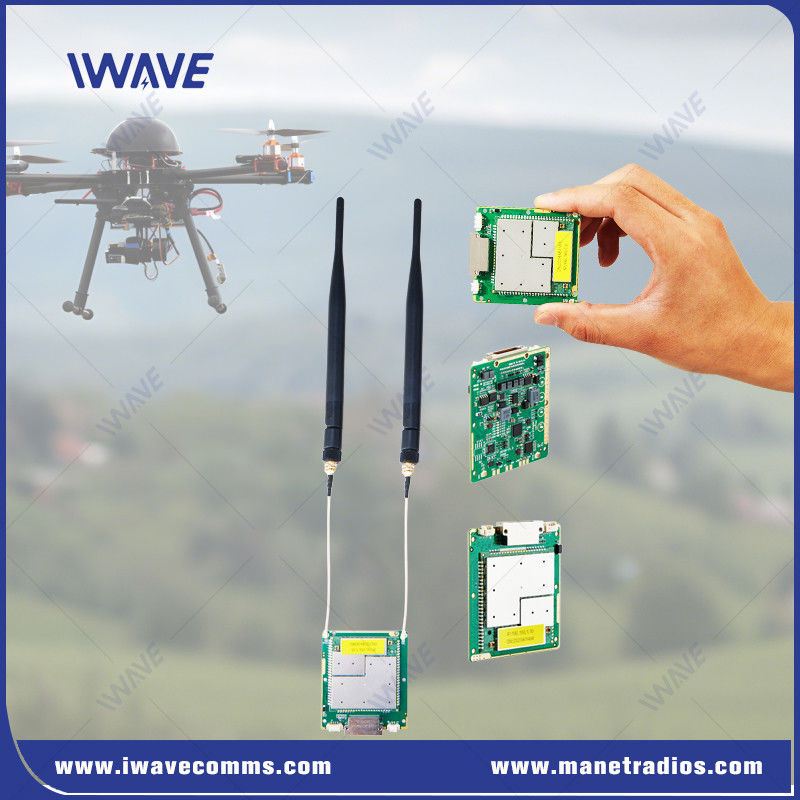

Nlos 3km Terra a Terra Robótica Segurança de dados sem fio e ligações de vídeo
Introdução
FDM-66MN nlos 1-3km sistema não tripulado para telemetria robótica dados e HD streaming de vídeo.Obter informações de porta serial via IP permite que uma estação de controle controle múltipla robótica móvelÉ particularmente adequado para uso em drones, UGV, veículos não tripulados e outras aplicações de robótica de curto a médio alcance.
O tamanho de 60*55*5,7 mm torna-o o menor módulo de rádio OEM de banda larga e candidato ideal para integração do sistema em pequenos sistemas não tripulados para funcionar em ambientes desafiadores,como inspecção interna de edifícios ou túneis.
Características fundamentais
Espectro de difusão
O espectro de difusão de salto de frequência (FHSS), a modulação adaptativa e a potência de transmissão de RF adaptativa são a melhor combinação para a imunidade ao ruído e às interferências.
Gestão de software e WebUI
O FDM-66MN pode ser configurado usando uma interface de software baseada em instalação completa.configurações de rede, segurança, topologia de monitorização, SNR, RSSI, distância, etc.
O menor módulo de rádio OME
O FDM-66MN é o transceptor de vídeo digital ultra-miniatura com dimensão 60*55*5.7mm e peso de 26 gramas.O tamanho mini torna-o ideal para aplicações sensíveis ao peso e ao espaço, como pequenos drones ou plataformas UGV.
Potência de transmissão ajustável
Potência de saída selecionável por software de -40 dBm a 25 dBm

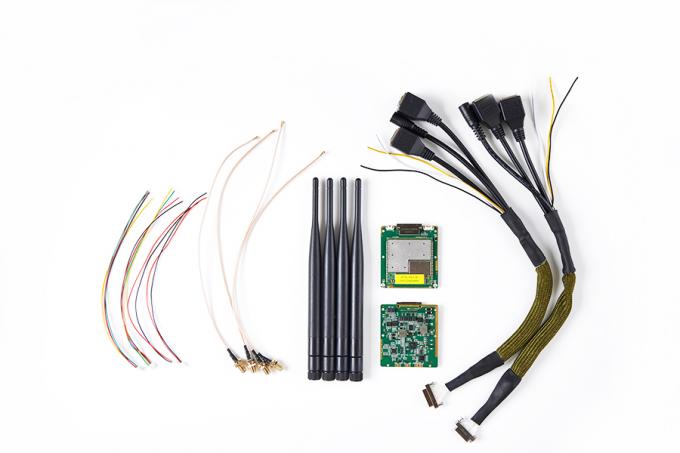

Uma rica gama de opções de interface
Voltagem de entrada de potência larga
Entrada de potência larga DC5-32V para evitar a queima quando a tensão errada de entrada
Definição de interface
| J30JZ Definição | ||||||
| Pinhas | Nome | Pinhas | Nome | Nome | Pinhas |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Número de identificação do veículo | 22 | Botas | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Número de identificação do veículo | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Aplicação
O FDM-66MN é um módulo de ligação de rádio compacto, leve e definido por software projetado para comunicação confiável em aplicações não tripuladas, incluindo missões BVLoS, UGVs, robótica, UAS e USVs.Oferecendo alta velocidade, capacidades de longo alcance, o FDM-66MN permite a transmissão duplex simultânea de alta qualidade de várias fontes de vídeo full HD, sinais de controle e dados de telemetria.Com adição de um amplificador de potência externo, pode atingir distâncias de comunicação de até 50 km. Mesmo em ambientes difíceis e sem linha de visão, como áreas urbanas lotadas, garante uma comunicação fiável a distâncias de até 20 km.
Especificações
| GERAL | ||
| Tecnologia | Base sem fio baseada no padrão TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distribuição média adaptativa da taxa de dados do sistema | ||
| Suporte aos utilizadores para definir o limite de velocidade | ||
| Distância | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra a terra) |
|
| Capacidade | 16 nós | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potência | 25dBm±2 (2w ou 10w mediante pedido) Todos os nós ajustam automaticamente a potência de transmissão |
|
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-interferência | Salto de frequência automático entre bandas | |
| Consumo de energia | Médio: 4-4,5 Watts Max: 8 watts |
|
| Potência de entrada | DC5V-32V | |
| Sensibilidade do receptor | Sensibilidade ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Banda de frequência | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Não com fio | |||||||
| Modo de comunicação | Unicast, multicast, transmissão | ||||||
| Modo de transmissão | Complexo Duplex | ||||||
| Modo de rede | Roteamento dinâmico | Atualizar automaticamente as rotas com base nas condições de ligação em tempo real | |||||
| Controle da rede | Monitoramento do Estado | Estado da ligação /rsrp/snr/distância/travagem de ligação ascendente e descendente | |||||
| Gestão do sistema | WATCHDOG: todas as exceções a nível do sistema podem ser identificadas, redefinição automática | ||||||
| Retransmissão | L1 | Determine se deve retransmitir com base nos diferentes dados a transportar (AM/UM); retransmite HARQ | |||||
| L2 | Retransmissões HARQ | ||||||
| Interfaces | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta de série | 2x RS232 | |
| Potência de entrada | 2* Entrada de potência (alternativa) | |
| CONTROL DE TRANSMISSÃO DE DADOS | |||||
| Interface de comando | Configuração de comando AT | Suporte à porta VCOM/UART e outras portas para configuração de comando AT | |||
| Gestão de configuração | Suporte de configuração via WEBUI, API e software | ||||
| Modo de funcionamento | Modo do servidor TCP Modo cliente TCP Modo UDP Multicast UDP MQTT Modbus |
● Quando definido como servidor TCP, o servidor de porta serial aguarda a ligação do computador. ● Quando definido como cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT |
|||
| Taxa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmissão | Modo de passagem | ||||
| Protocolo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 26 gramas | |
| Dimensão | 60*55*5,7 mm | |
| Estabilidade | MTBF≥10000h | |
|
|
| Nome da marca: | IWAVE |
| Número do modelo: | FDM-66MN |
| MOQ: | 2units |
| preço: | negotiable |
| Detalhes da embalagem: | Caixa de cartão padrão |
| Condições de pagamento: | L/C, D/P, T/T |

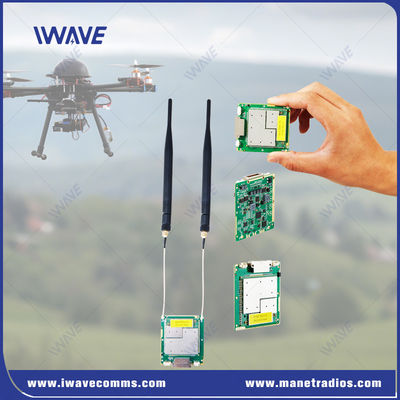

Nlos 3km Terra a Terra Robótica Segurança de dados sem fio e ligações de vídeo
Introdução
FDM-66MN nlos 1-3km sistema não tripulado para telemetria robótica dados e HD streaming de vídeo.Obter informações de porta serial via IP permite que uma estação de controle controle múltipla robótica móvelÉ particularmente adequado para uso em drones, UGV, veículos não tripulados e outras aplicações de robótica de curto a médio alcance.
O tamanho de 60*55*5,7 mm torna-o o menor módulo de rádio OEM de banda larga e candidato ideal para integração do sistema em pequenos sistemas não tripulados para funcionar em ambientes desafiadores,como inspecção interna de edifícios ou túneis.
Características fundamentais
Espectro de difusão
O espectro de difusão de salto de frequência (FHSS), a modulação adaptativa e a potência de transmissão de RF adaptativa são a melhor combinação para a imunidade ao ruído e às interferências.
Gestão de software e WebUI
O FDM-66MN pode ser configurado usando uma interface de software baseada em instalação completa.configurações de rede, segurança, topologia de monitorização, SNR, RSSI, distância, etc.

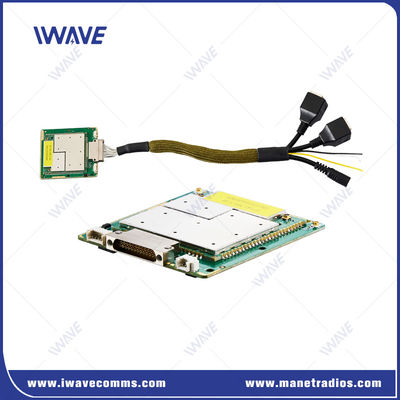

O menor módulo de rádio OME
