| Nome da marca: | IWAVE |
| Número do modelo: | FD-6100 |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |
Robótica NLOS 3km Sistema não tripulado de telemetria de dados e vídeo HD IP MESH Oem Module
Introdução

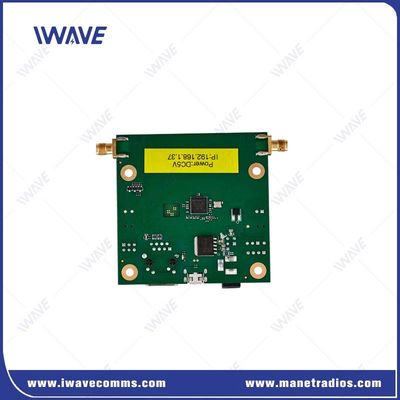

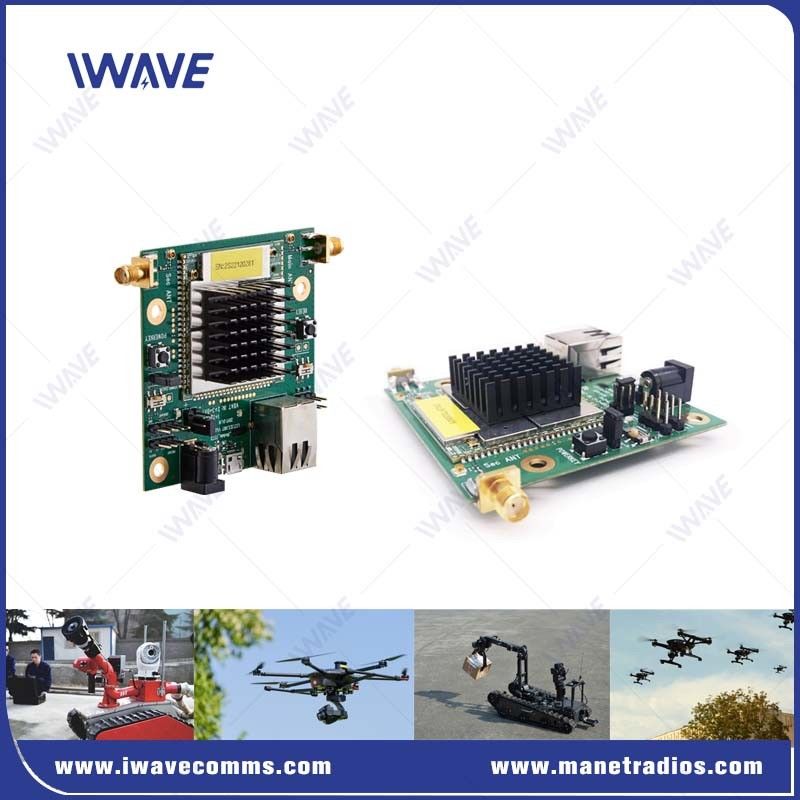

O FD-6100 é um link de dados digital OEM compacto de tribanda que opera nas faixas de frequência de 800 MHz, 1.4 GHz e 2.4 GHz.É perfeitamente adequado para aplicações de vigilância e transmissão de vídeo em UAVs (veículos aéreos não tripulados) e UGVs (veículos terrestres não tripulados)Os rádios IP Mesh oferecem uma solução MANET (Mobile Ad-hoc Network) fiável e adaptável para os ambientes mais exigentes.O FD-6100 garante uma ligação forte e segura em todas as três faixas de frequência, empregando a tecnologia FHSS (Frequency Hopping Spread Spectrum) e aproveitando a alta sensibilidade do padrão de tecnologia TD-LTE para oferecer um desempenho robusto de RF.Capacidades de longo alcance permitem comunicações de vídeo e telemetria sem fio de alta qualidade.
Características fundamentais
|
● Projeto de malha de fluido auto-curável otimizado para aplicações móveis ● Taxa de transferência de dados: 30 Mbps (link ascendente e descendente combinados) ● Operação de freqüência de tribanda (800MHz/1,4GHz/2,4GHz, selecionável por software) ● formato OEM (placa nua) para integração perfeita da plataforma ● Linha de visão de longo alcance (LOS) para UAVs: 10 km (ar para solo) ● Potência total de saída ajustável até 25 dBm ● Suporta até 32 nós numa rede MESH de uma única frequência ● Faixa ajustável de potência de RF: -40 dBm a +25 dBm ● Suporta configurações de malha, ponto a multiponto e ponto a ponto ● Transmissão simultânea de dados IP e séries ● Faixa de temperatura de funcionamento: -40°C a +80°C ● Criptografia AES de 128 bits para segurança |
|
Aplicação
O FD-6100 permite redes de malha de auto-formação e auto-reparação.É ideal para aplicações UxV de tamanho e peso críticos, oferecendo o SWaP de uma solução bare-board para a integração de plataformas e sistemas.
●Ideal para utilização em aplicações móveis, como robótica, com cobertura de grande área e multi-hop
●Comunicações táticas
● Transmissão de vídeo sem fio por veículos terrestres não tripulados
Especificações
| GERAL | ||
| TECNOLOGIA | MESH baseado no padrão de tecnologia sem fio TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) OpcionalCapa-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distancia | 10km ((Aeroporto para terra) 500m-3km ((NLOS Terra para terra) | |
| Capacidade | 16 nós | |
| Alimentação | 23dBm±2 (2w ou 10w mediante pedido) | |
| LATENÇA | Transmissão de um salto ≤ 30 ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto de frequência automático entre bandas | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo de energia | 5 watts | |
| INTRAÇÃO DE PODER | DC12V | |
| Sensibilidade | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frequência | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Nível elétrico | 2Domínio de tensão de.85V e compatível com nível de 3V/3.3V | |
| Dados de controlo | Modo TTL | |
| Taxa de Baud | 115200bps | |
| Modo de transmissão | Modo de passagem | |
| Nível de prioridade | Prioridade superior à da porta de rede Quando a transmissão do sinal Se o número de casos for elevado, os dados de controlo serão transmitidos em prioridade. |
|
| Nota:1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem-sucedida, cada nó FD-6100 pode receber dados em série. 2Se quisermos distinguir entre envio, recebimento e controlo, precisamos de define o formato você mesmo |
||
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 gramas | |
| Dimensão | 7.8*10,8*2cm | |
| Estabilidade | MTBF≥10000h | |
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Alimentação | Input de corrente contínua | |
| Indicador | LED tricolor | |
|
|
