| Nome da marca: | IWAVE |
| Número do modelo: | FD-615VT |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |
Malha IP de alta potência com veículo montado para transmissão de vídeo de longa distância NLOS
Introdução

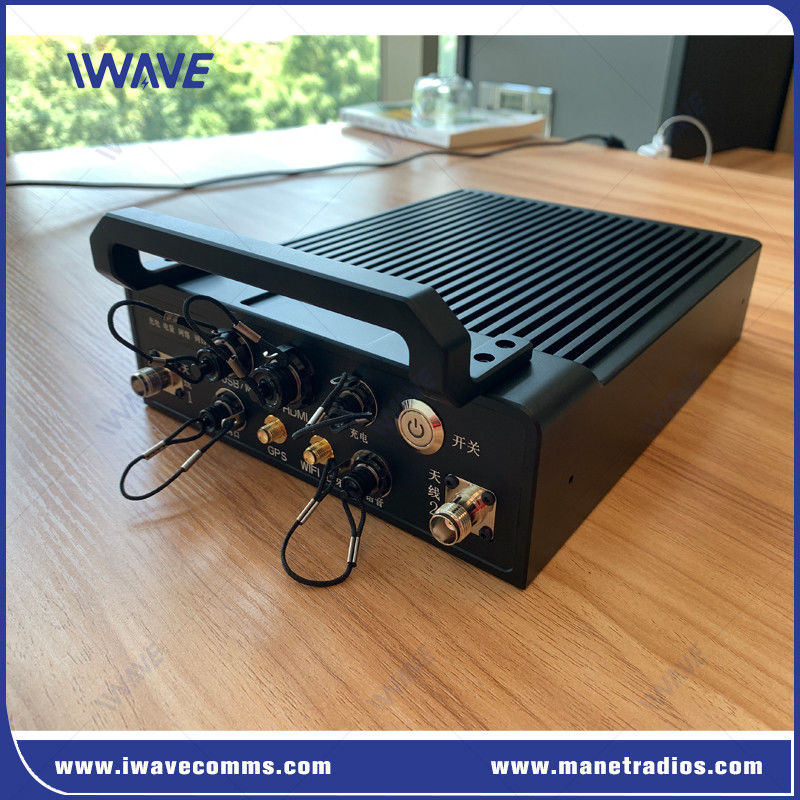

O FD-615VT é uma unidade MIMO IP MESH avançada de alta potência para veículos em movimento rápido com comunicação de vídeo e voz NLOS de longo alcance.Ele vem em versões de 10W e 20W para criar uma ligação de comunicações criptografadas para veículos em enxame além da linha de visão em ambientes complexos de RF.
À prova de choques, intemperismo e poeira, foi concebido para uma rápida implantação com instalação fácil e operação simples.
Todos os nós MESH formam uma rede de microondas com roteamento dinâmico e capacidades de encaminhamento de pacotes IP para a transmissão de dados e vídeo baseados em IP do usuário.
Características
|
● A rede IP transparente permite a ligação de outros sistemas de rede baseados em IP ● Pode ser montado dentro ou fora de um dispositivo móvel. ● Até 30 Mbps de transferência ● É escalável para suportar 8, 16, 32 nós ● Faixa de frequência de 800Mhz, 1,4Ghz, 2,4Ghz para opções ● Flexível na implantação, suporta a implantação de redes mesh, star, encadeadas ou híbridas. ● A criptografia AES128/256 impede que pessoas não autorizadas acessem seu vídeo e sua fonte de dados. ● Web UI será em tempo real exibir a topologia de todos os nós ● Rede de auto-reparação de fluido otimizada para aplicações móveis ● Excelente alcance e capacidade de não-linha de visão (NLOS) ● O FD-615VT pode ser implantado em terrenos elevados ou em edifícios altos para atuar como nó de agregação ou como ponto de retransmissão. ● Rápida implantação, a rede autoformadora permite a adição ou remoção de nós facilmente, atendendo assim à expansão da rede conforme e quando necessário. ● A modulação adaptativa automática garante o tráfego de vídeo e dados sem problemas em aplicações móveis ● Roteamento dinâmico. Cada dispositivo pode ser rapidamente e aleatoriamente movido, o sistema atualizará automaticamente a topologia. |
 |
● Espectro de Propagação de Frequência (FHSS)
Quanto à função de salto de frequência, a equipa IWAVE tem o seu próprio algoritmo e mecanismo.
O produto IWAVE IP MESH calculará e avaliará internamente a ligação atual com base em fatores como a resistência do sinal recebido RSRP, a relação sinal-ruído SNR e a taxa de erro de bits SER.Se a sua condição de julgamento for cumprida, ele irá executar frequência saltando e selecionar um ponto de frequência ideal da lista.
Se o estado sem fio é bom, o salto de frequência não será realizado até que a condição de julgamento seja atendida.
● Controle automático de pontos de frequência
Após a inicialização, ele tentará construir uma rede com os pontos de frequência pré-estruturados antes do último desligamento.Tentará automaticamente utilizar outras frequências disponíveis para a implantação da rede..
● Controle automático da potência
A potência de transmissão de cada nó é automaticamente ajustada e controlada de acordo com a qualidade do sinal.
Software de gestão de rede MESH
O software de gerenciamento de rede MESH desenvolvido pela IWAVE mostrará em tempo real a topologia, RSRP, SNR, distância, endereço IP e outras informações de todos os nós.O software é WebUi baseado e você pode entrar em qualquer momento em qualquer lugar com o navegador IEDo software, você pode configurar as configurações de acordo com suas necessidades, tais como frequência de trabalho, largura de banda, endereço IP, topologia dinâmica, distância em tempo real entre os nós, configuração do algoritmo,Relação de sub-quadro para cima e para baixo, comandos AT, etc.
Aplicação
O FD-615VT é adequado tanto para a implantação urbana como para a implantação rural, como um sistema de instalação móvel e fixo utilizado em ambientes terrestres, aéreos e marítimos, tais como vigilância de fronteiras, operações de mineração,operações remotas de petróleo e gás, infra-estruturas de comunicações urbanas de apoio, redes privadas de micro-ondas, etc.
Especificações
| GERAL | |||
| TECNOLOGIA | MESH baseado no padrão de tecnologia sem fio TD-LTE | ||
| Criptografia | ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2 | ||
| Taxa de data | 30 Mbps ((Uplink e Downlink) | ||
| Distancia | 5 km-10 km ((aproximadamente de solo para solo) (depende do ambiente real) | ||
| Capacidade | 32 nós | ||
| MIMO | 2x2 MIMO | ||
| Alimentação | 10 watts/20 watts | ||
| LATENÇA | Transmissão de um salto ≤ 30 ms | ||
| Modulação | QPSK, 16QAM, 64QAM | ||
| Anti-JAM | Salto de frequência automático entre bandas | ||
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | ||
| Consumo de energia | 30 watts | ||
| INTRAÇÃO DE PODER | DC28V | ||
| Sensibilidade | |||
| 2.4 GHz | 20 MHz | -99 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 1.4 GHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| 800 MHz | 20 MHz | -100 dBm | |
| 10 MHz | -103 dBm | ||
| 5 MHz | -104 dBm | ||
| 3 MHz | -106 dBm | ||
| Banda de frequência | |||
| 2.4 GHz | 2401.5-2481,5 MHz | ||
| 1.4 GHz | 1427.9-1447.9MHz | ||
| 800 MHz | 806-826 MHz | ||
| Mecânico | |||
| Temperatura | -20°C~+55°C | ||
| Peso | 8 kg | ||
| Dimensão | 30 × 25 × 8 cm | ||
| Material | Alumínio anodizado | ||
| Montar | De potência superior a 1000 W | ||
| Estabilidade | MTBF≥10000h | ||
| Interfaces | |||

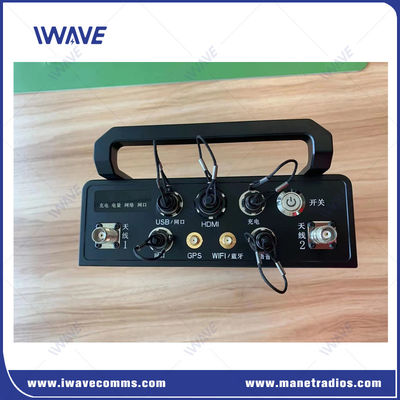

| RF | 2 x Conector Tipo N1x SMA para Wifi | ||
| ETHERNET | 1 x LAN | ||
| INTRAÇÃO DE PODER | 1 x Entrada de CC | ||
| Dados TTL | 1 x Porta de série | ||
| Debug | 1 x USB | ||
