| Nome da marca: | IWAVE |
| Número do modelo: | FD-6700WG |
| MOQ: | 2units |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | L/C, D/P, T/T |

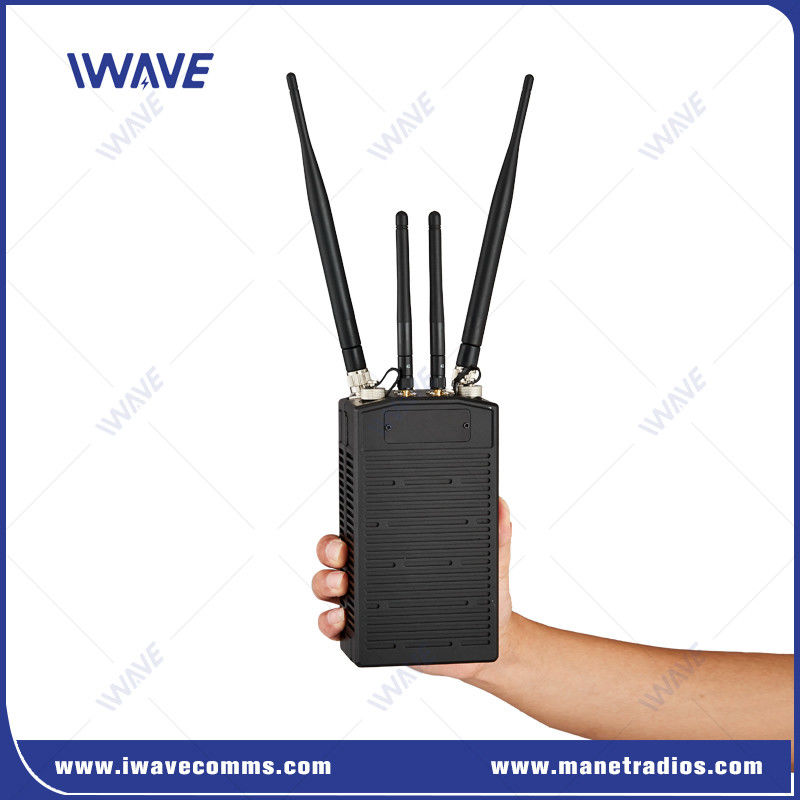

Rádio inteligente IP de malha tática portátil para transmissão de vídeo em NLOS
O rádio tático MIMO MESH portátil FD-6700WG é um rádio Mesh fácil de transportar e usar com função 4G.É especialmente concebido para ser usado pelo pessoal, a fim de conectar indivíduos a uma rede de malhaO seu ponto de acesso Wi-Fi embutido torna mais fácil ligar qualquer dispositivo com acesso à Internet à mesma rede mesh.
O FD-6700WG foi construído para criar redes poderosas e seguras em qualquer lugar, que unem todas as suas fontes de dados críticos em tempo real e permitem-lhe aceder aos mais avançados,Rede móvel ad hoc mais escalável (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Características fundamentais
800Mhz/1.4Ghz/2.4Ghz selecionável por software dependem da sua aplicação.
Distância de um salto até 17 km A rede de cadeia pode alcançar uma distância maior ((50KM).
É equipado com uma bateria de grande capacidade, com duração de bateria a longo prazo, e pode trabalhar continuamente por 10 horas. A capacidade da bateria é de 5400mAh/55.5Wh
De acordo com as condições do canal, ajustar de forma adaptativa a potência de transmissão e de recepção para reduzir o consumo de energia e as interferências da rede. Adota a tecnologia de salto de frequência automático para anti-interferência reduzir muito o consumo de energia do sistema e o tamanho do módulo.
A topologia pode ser trocada entre topologias lineares, estrela e malha ou múltiplas topologias coexistentes.
O FD-6700WG pode trabalhar sem problemas com outros dispositivos IP MESH de tipo IWAVE, como o tipo de veículo de alta potência, o tipo aeronáutico e o rádio IP MESH montado em UGV, formando uma grande rede de comunicação. |
|
Software de gestão de rede MESH
O software de gerenciamento de rede MESH desenvolvido pela IWAVE é um conjunto de software baseado no Windows.gestão e integração de equipamento de transmissão IWAE IP MESH. Com ele você pode obter o tempo real a topologia, RSRP, SNR, distância, endereço IP e outras informações de todos os nós..A partir do software, você pode configurar as configurações de acordo com suas necessidades, tais como frequência de trabalho, largura de banda, endereço IP, topologia dinâmica, distância em tempo real entre os nós, configuração do algoritmo,Relação de sub-quadro para cima e para baixo, comandos AT, etc.
Aplicação
Com base no nosso algoritmo avançado, o FD-6700WG fornece uma conectividade segura e altamente confiável para uma série de aplicações exigentes, incluindo transmissão de vídeo em tempo real para vigilância móvel,Comunicações NLOS (fora da linha de visão), e comando e controlo de drones e robótica.
Suporta uma variedade de formas de aplicação, tais como manpack / veículo montado.
Suporta até 32 nós, funciona com modo cluster e forma um sistema de comunicação multifuncional, em todos os climas.
Especificações
| GERAL | Mecânico | ||
| Não com fio | MESH ((Com base na tecnologia de acesso terminal TD-LTE) | TEMPERATURA | -25oC a +75oC |
| Redes | MESH | Criação | IP65 |
| Modulação | QPSK/16QAM/64QAM | Dimensões | 175*90*60 mm |
| Criptografia | ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2 | Peso | 10,3 kg |
| Taxa de dados | 30 Mbps | Material | Alumínio anodizado preto |
| Sensibilidade | -103 dBm/10MHz | Montar | Padrão portátil |
| Largura de banda | 1.4MHz/3MHz/5MHz/10MHz/20MHz (regulavel) | FREQUÊNCIA (Selecionável por software) | |
| Distancia | 1km-3km ((LOS) /500meters~1km ((NLOS) | 1.4 GHz | 1427.9-1467.9MHz |
| NODE | 32 | 800 MHz | 806-826 MHz |
| MIMO | Multiplexagem espacial, codificação espaço-tempo, TX/RX Eigen Beamforming | 2.4 GHz | 2401.5-2481,5 MHz |
| Alimentação | 25 dBm±2 | Alimentação | |
| Interface aérea | ≤ 200 ms | Voltagem | DC12V |
| Interface aérea | ≤ 200 ms | Voltagem | DC12V |
| WLAN | WLAN 802.11 b/g/n/a | Duração da bateria | 10 horas (bateria externa) |
| ANTI-INTERFERÊNCIA | Salto de frequência dentro da faixa de frequência de trabalho | Interfaces | |
| Tempo de trabalho em rede | < 1 minuto | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| TEMPO DE INICIAÇÃO | < 30 anos | ETHERNET | 1xEthernet |
| 4G | Netcom 4G completo | Alimentação | Input de corrente contínua |
| Tempo de criação de redes | < 1min ((ligação estável) | ||
| Sensibilidade | ||
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
