| Nome da marca: | IWAVE |
| Número do modelo: | FDM-66MN |
| MOQ: | 2PCS |
| preço: | negotiable |
| Tempo de entrega: | 5-8 dias úteis |
| Condições de pagamento: | D/P,T/T,L/C |
Links de dados UGV/drone sem fio seguros para comunicações NLOS
Introdução

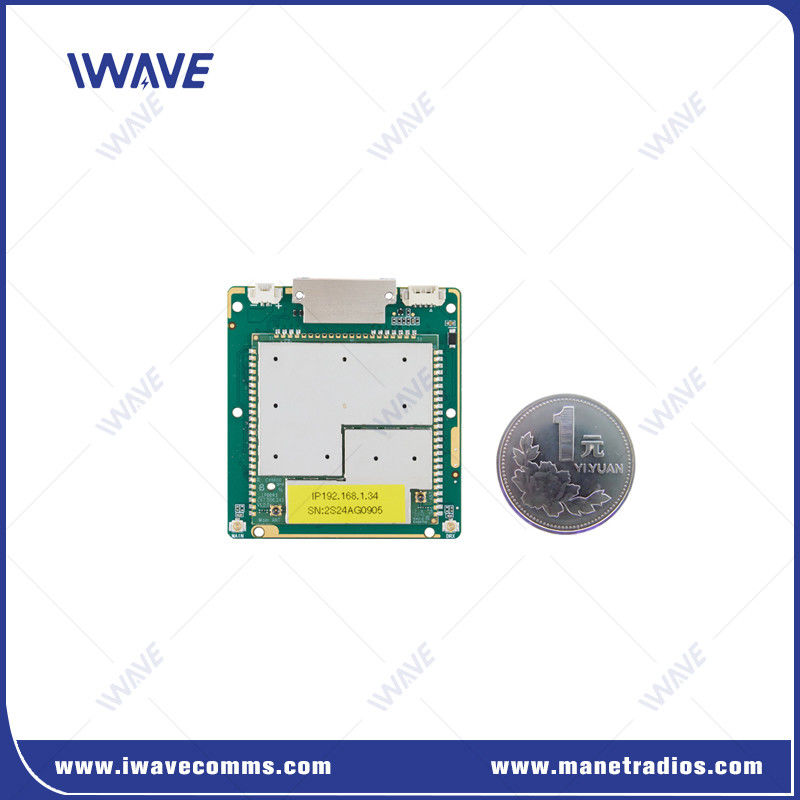

O FDM-66MN é o link de dados digital de banda larga mais avançado projetado para robótica móvel e sistemas não tripulados.Software de gestão de 4 GHz selecionável.
O FDM-66MN fornece comunicações de vídeo e telemetria sem fio de longo alcance e de alta capacidade entre uma ou mais unidades móveis e uma estação de controle em ambientes fora da rede e desconectados.
Características fundamentais
Alta taxa de dados
●Link ascendente e descendente 30Mbps
Longa distância de comunicação
● - Linha de visão (NLOS) e ambientes móveis: 500 metros-3 km
● Linha de visão ar-terra: 10-15 km
● Aumente a distância de comunicação adicionando um amplificador de potência
●Reforço de amplificadores de RF externos (provisão de manual)
Segurança elevada
●Utilização de formas de onda próprias para além da encriptação AES 128
Fácil integração
● Com interfaces e protocolos padrão
● Porta Ethernet 3* para ligação de dispositivos IP externos
● Módulo OEM para fácil integração em várias plataformas e uma solução de conectividade independente.
Documento API fornecido
●FDM-66MN fornece API para compatibilidade com diferentes sistemas operacionais e plataformas
Baixa Latência
●Nodo escravo - retardo de transmissão do nodo mestre <= 30 ms
Sensibilidade incomparável
● -103 dBm/10MHz
Definição de interface
| J30JZ Definição | ||||||
| Pinhas | Nome | Pinhas | Nome | Nome | Pinhas |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | Número de identificação do veículo | 22 | Botas | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Número de identificação do veículo | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Aplicação
O módulo de ligação de rádio em miniatura, leve e definido por software é um parceiro de comunicação confiável para aplicações não tripuladas para missões BVLoS não tripuladas, UGV, robótica, UAS e USV.,As capacidades de longo alcance do FDM-66MN permitem a transmissão duplex simultânea de alta qualidade de múltiplos dados de alimentação de vídeo full HD e de controlo e telemetria.Pode fornecer uma comunicação de 50 km de distância.Mesmo trabalhando em um ambiente de cidade lotada sem linha de visão, ele também pode garantir mais 20 km de distância de comunicação.
Especificações
| GERAL | ||
| Tecnologia | Base sem fio baseada no padrão TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES ((128/256) OpcionalLayer-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distribuição média adaptativa da taxa de dados do sistema | ||
| Suporte aos utilizadores para definir o limite de velocidade | ||
| Distância | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra a terra) |
|
| Capacidade | 16 nós | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Potência | 25dBm±2 (2w ou 10w mediante pedido) Todos os nós ajustam automaticamente a potência de transmissão |
|
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-interferência | Salto de frequência automático entre bandas | |
| Consumo de energia | Médio: 4-4,5 Watts Max: 8 watts |
|
| Potência de entrada | DC5V-32V | |
| Sensibilidade do receptor | Sensibilidade ((BLER≤3%) | ||||
| 2.4 GHz | 20 MHz | -99 dBm | 1.4 GHz | 10 MHz | -91 dBm (~10 Mbps) |
| 10 MHz | -103 dBm | 10 MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5 MHz | - 91 dBm ((5Mbps) | ||
| 1.4 GHz | 20 MHz | -100 dBm | 3 MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3 MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10 MHz | -91 dBm (~10 Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10 MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5 MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5 MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3 MHz | -87dBm ((5Mbps) | ||
| 3 MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Banda de frequência | |||||||
| 1.4 GHz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826 MHz | ||||||
| 2.4 GHz | 2401.5-2481,5 MHz | ||||||
| Modo de comunicação | Unicast, multicast, transmissão | ||||||
| Modo de transmissão | Complexo Duplex | ||||||
| Modo de rede | Roteamento dinâmico | Atualizar automaticamente as rotas com base nas condições de ligação em tempo real | |||||
| Controle da rede | Monitoramento do Estado | Estado da ligação /rsrp/snr/distância/travagem de ligação ascendente e descendente | |||||
| Gestão do sistema | WATCHDOG: todas as exceções a nível do sistema podem ser identificadas, redefinição automática | ||||||
| Retransmissão | L1 | Determine se deve retransmitir com base nos diferentes dados a transportar (AM/UM); retransmite HARQ | |||||
| L2 | Retransmissões HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Porta de série | 2x RS232 | |
| Potência de entrada | 2* Entrada de potência (alternativa) | |
| CONTROL DE TRANSMISSÃO DE DADOS | |||||
| Interface de comando | Configuração de comando AT | Suporte à porta VCOM/UART e outras portas para configuração de comando AT | |||
| Gestão de configuração | Suporte de configuração via WEBUI, API e software | ||||
| Modo de funcionamento | Modo do servidor TCP Modo cliente TCP Modo UDP Multicast UDP MQTT Modbus |
● Quando definido como servidor TCP, o servidor de porta serial aguarda a ligação do computador. ● Quando definido como cliente TCP, o servidor de porta serial inicia ativamente uma ligação ao servidor de rede especificado pelo IP de destino. ●Servidor TCP, cliente TCP, UDP, multicast UDP, coexistência servidor/cliente TCP, MQTT |
|||
| Taxa de Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Modo de transmissão | Modo de passagem | ||||
| Protocolo | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mecânico | ||
| Temperatura | -40°C~+80°C | |

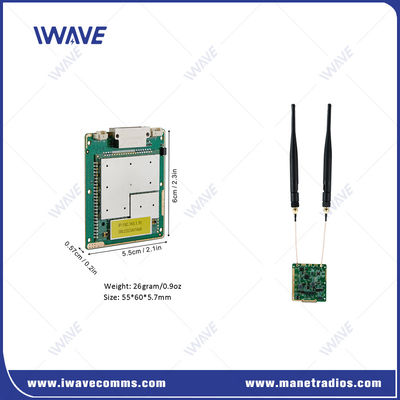

| Peso | 26 gramas | |
| Dimensão | 60*55*5,7 mm | |
| Estabilidade | MTBF≥10000h | |
|
|
