| Nome da marca: | IWAVE |
| Número do modelo: | FDM-6600 |
Módulo de transmissão de dados de vídeo de banda larga sem fio NLOS
Introdução

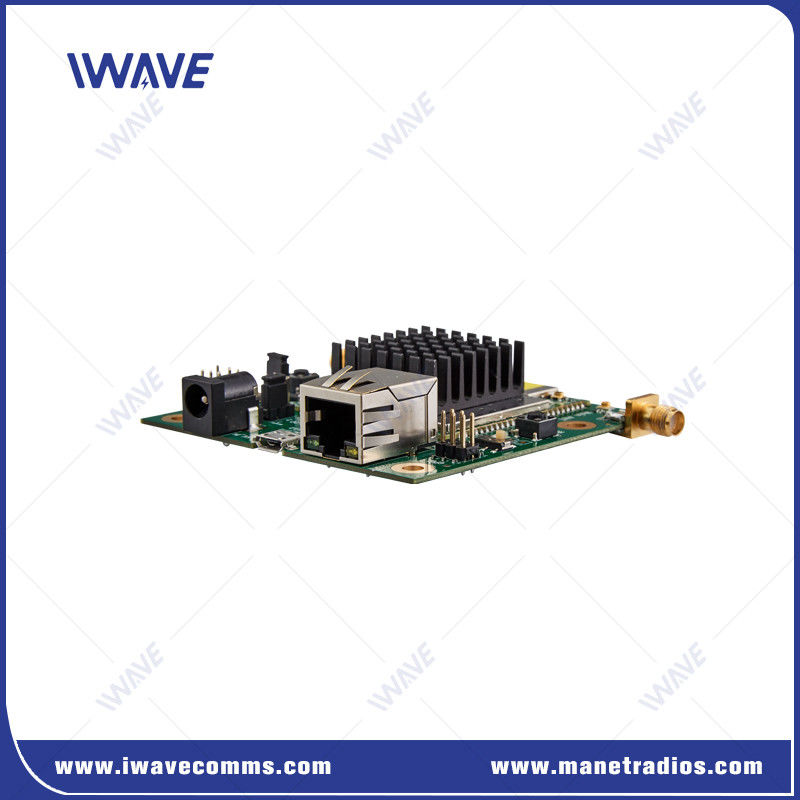

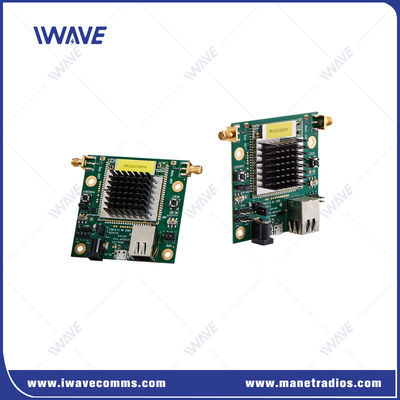

O módulo de PCB de transmissão de dados de vídeo de banda larga sem fio NLOS FDM-6600 é um dispositivo de comunicação avançado projetado para atender às altas demandas dos ambientes industriais modernos.É projetado para fornecer uma conexão perfeita e robusta para uma variedade de aplicações que exigem transmissão de dados e vídeo em tempo realCom o seu suporte a múltiplos protocolos de rede sem fios, este dispositivo garante um intercâmbio de dados fiável e eficiente, tornando-o um componente integral para qualquer instalação industrial.
Este produto possui uma série de protocolos suportados, incluindo TCP/IP para comunicação de rede padrão, UDP para entrega de dados mais rápida e sem conexão, DHCP para alocação dinâmica de endereços IP,DNS para resolução de nomes de domínio, e HTTP/HTTPS para acesso seguro à web.A versatilidade do suporte ao protocolo garante que o dispositivo possa integrar-se sem problemas com as infraestruturas de rede existentes e atender a diversos requisitos operacionais.
Características fundamentais
Criptografia: AES de 128 bits para transferência remota segura de dados
Protocolos suportados: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS para facilitar os protocolos sem fio de rede
Certificações:MIC, CE assegurando a conformidade e segurança
Fornecimento de energia:5VDC para manter uma operação fiável
Tipo de antena: externaConector SMA
Aplicação do módulo de transmissão de dados de vídeo de banda larga sem fio NLOS
Vigilância e Segurança:É amplamente utilizado em sistemas de segurança para monitorar grandes áreas como centros de cidades, parques industriais, aeroportos e fronteiras.Várias câmaras podem transmitir vídeos ao vivo para uma sala de controle central, reforçando a consciência situacional e as capacidades de resposta.
Transmissão e cobertura de eventos:Na indústria da radiodifusão, os sistemas sem fio ponto-a-multiponto permitem a transmissão de vídeo ao vivo a partir de vários locais num evento (como estádios desportivos, concertos, etc.).(ou conferências) para um estúdio de produção ou van de transmissão, facilitando a cobertura e a produção em tempo real.
Resposta de emergência:Durante desastres naturais, acidentes ou outras emergências, os primeiros socorristas podem usar a transmissão de vídeo sem fio para compartilhar feeds de vídeo em tempo real de drones, câmeras corporais,ou câmaras montadas em veículos com centros de comando, facilitando uma tomada de decisão e uma coordenação mais rápidas.
Especificações
| GERAL | ||
| TECNOLOGIA | Sem fio baseado nos padrões de tecnologia TD-LTE | |
| Criptografia | ZUC/SNOW3G/AES(128) OpcionalCapa-2 | |
| Taxa de dados | 30 Mbps ((Uplink e Downlink) | |
| Distancia | 10km-15km ((Ar para terra) 500m-3km ((NLOS Terra para terra) | |
| Capacidade | Topologia da estrela, ponto a 17-pint | |
| Alimentação | 25 dBm (2w ou 10w mediante pedido) | |
| LATENÇA | Transmissão de um salto ≤ 30 ms | |
| Modulação | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Salto de frequência automático entre bandas | |
| Largura de banda | 1.4 MHz/3 MHz/5 MHz/10 MHz/20 MHz | |
| Consumo de energia | 5 watts | |
| INTRAÇÃO DE PODER | DC5V | |
| Sensibilidade | ||
| 2.4 GHz | 20 MHz | -99 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4 GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Banda de frequência | ||
| 2.4 GHz | 2401.5-2481,5 MHz | |
| 1.4 GHz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Nível elétrico | 2Domínio de tensão de.85V e compatível com nível de 3V/3.3V | |
| Dados de controlo | Modo TTL | |
| Taxa de Baud | 115200bps | |
| Modo de transmissão | Modo de passagem | |
| Nível de prioridade | Quando a transmissão do sinal é interrompida, os dados de controlo serão transmitidos em prioridade | |
| Nota:1Os dados transmitidos e recebidos são transmitidos na rede. Após uma rede bem-sucedida, cada nó FDM-6600 pode receber dados em série. 2Se quiser distinguir entre envio, recebimento e controlo, precisa de definir o próprio formato | ||
| Interfaces | ||
| RF | 2 x SMA | |
| ETHERNET | 1xEthernet | |
| COMUART | 1x COMUART | |
| Alimentação | Input de corrente contínua | |
| Indicador | LED tricolor | |
| Mecânico | ||
| Temperatura | -40°C~+80°C | |
| Peso | 50 gramas | |
| Dimensão | 7.8*10,8*2cm | |
| Estabilidade | MTBF≥10000h | |
|
|
